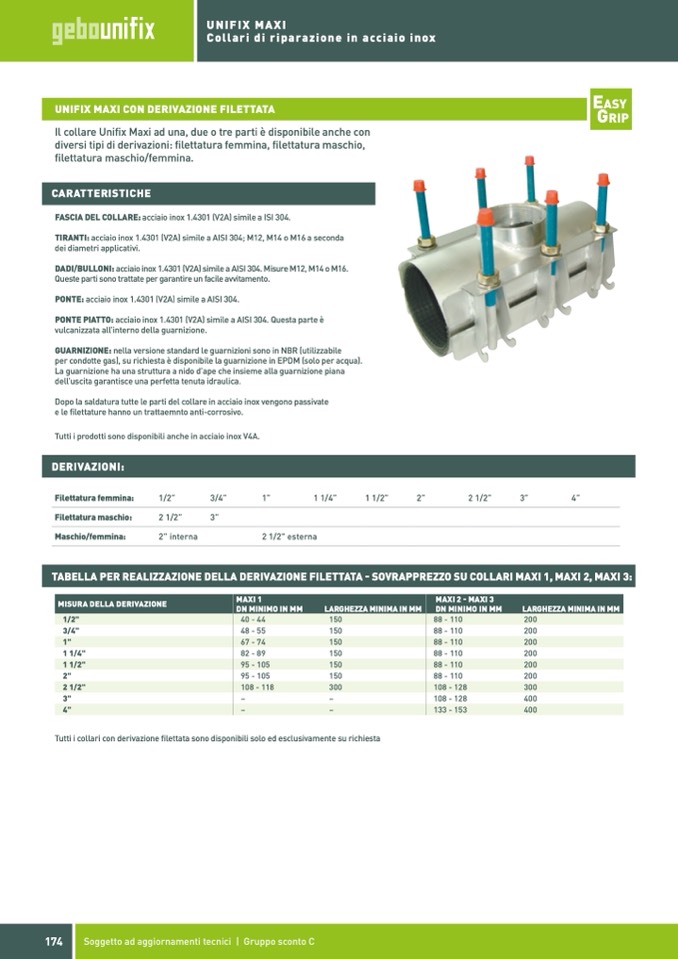

UNIFIX MAXI

Collari di riparazione in acciaio inox

UNIFIX MAXI CON DERIVAZIONE FILETTATA

Il collare Unifix Maxi ad una, due o tre parti è disponibile anche con

diversi tipi di derivazioni: filettatura femmina, filettatura maschio,

filettatura maschio/femmina.

CARATTERISTICHE

FASCIA DEL COLLARE: acciaio inox 1.4301 (V2A) simile a ISI 304.

TIRANTI: acciaio inox 1.4301 (V2A) simile a AISI 304; M12, M14 o M16 a seconda

dei diametri applicativi.

DADI/BULLONI: acciaio inox 1.4301 (V2A) simile a AISI 304. Misure M12, M14 o M16.

Queste parti sono trattate per garantire un facile avvitamento.

PONTE: acciaio inox 1.4301 (V2A) simile a AISI 304.

PONTE PIATTO: acciaio inox 1.4301 (V2A) simile a AISI 304. Questa parte è

vulcanizzata all’interno della guarnizione.

GUARNIZIONE: nella versione standard le guarnizioni sono in NBR (utilizzabile

per condotte gas), su richiesta è disponibile la guarnizione in EPDM (solo per acqua).

La guarnizione ha una struttura a nido d’ape che insieme alla guarnizione piana

dell’uscita garantisce una perfetta tenuta idraulica.

Dopo la saldatura tutte le parti del collare in acciaio inox vengono passivate

e le filettature hanno un trattaemnto anti-corrosivo.

Tutti i prodotti sono disponibili anche in acciaio inox V4A.

DERIVAZIONI:

Filettatura femmina:

Filettatura maschio:

Maschio/femmina:

1/2”

3/4”

1”

1 1/4”

1 1/2”

2”

2 1/2”

3”

4”

2 1/2”

3”

2” interna

2 1/2" esterna

TABELLA PER REALIZZAZIONE DELLA DERIVAZIONE FILETTATA - SOVRAPPREZZO SU COLLARI MAXI 1, MAXI 2, MAXI 3:

MAXI 1

40 - 44

150

MAXI2-MAXI3

MISURA DELLA DERIVAZIONE

DN MINIMO IN MM

LARGHEZZA MINIMA IN MM

DN MINIMO IN MM

88 - 110

LARGHEZZA MINIMA IN MM

1/2"

200

3/4"

1 1/4"

2"

3"

Tutti i collari con derivazione filettata sono disponibili solo ed esclusivamente su richiesta

88 - 110

200

88 - 110

200

88 - 110

200

108 - 128

400

48 - 55

150

1"

67 - 74

88 - 110

200

82 - 89

150

150

1 1/2"

95 - 105

150

88 - 110

200

95 - 105

150

2 1/2"

108 - 118

300

108 - 128

300

4"

133 - 153

400

174

Soggetto ad aggiornamenti tecnici | Gruppo sconto C
