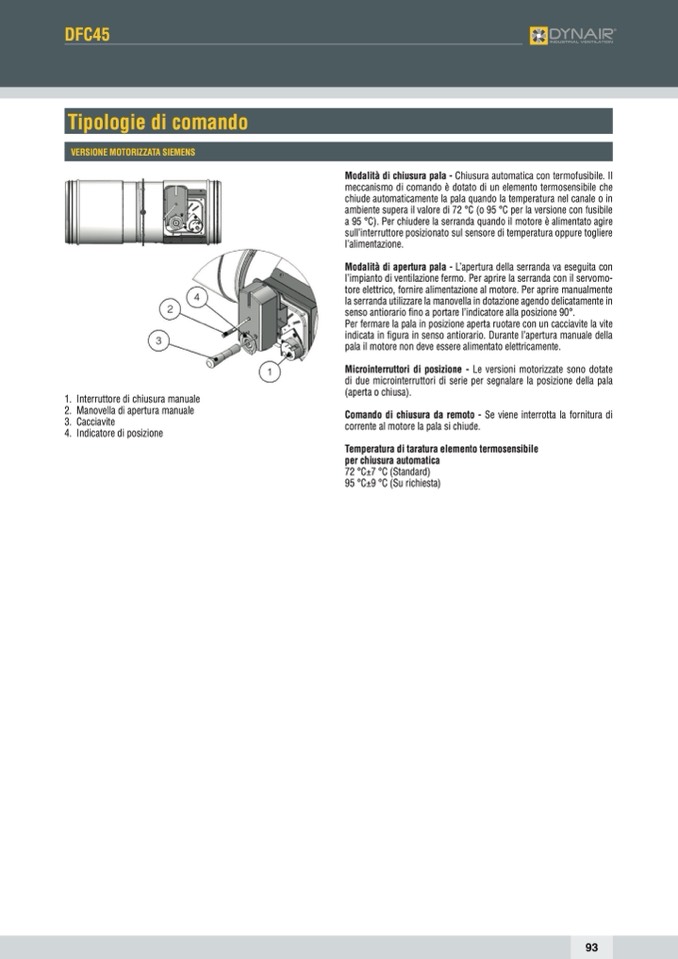

DFC45
Tipologie di comando
VERSIONE MOTORIZZATA SIEMENS
1. Interruttore di chiusura manuale
2. Manovella di apertura manuale
3. Cacciavite
4. Indicatore di posizione
Modalità di chiusura pala - Chiusura automatica con termofusibile. Il
meccanismo di comando è dotato di un elemento termosensibile che
chiude automaticamente la pala quando la temperatura nel canale o in
ambiente supera il valore di 72 °C (o 95 °C per la versione con fusibile
a 95 °C). Per chiudere la serranda quando il motore è alimentato agire
sull’interruttore posizionato sul sensore di temperatura oppure togliere
l’alimentazione.
Modalità di apertura pala - L’apertura della serranda va eseguita con
l’impianto di ventilazione fermo. Per aprire la serranda con il servomo-
tore elettrico, fornire alimentazione al motore. Per aprire manualmente
la serranda utilizzare la manovella in dotazione agendo delicatamente in
senso antiorario fino a portare l’indicatore alla posizione 90°.
Per fermare la pala in posizione aperta ruotare con un cacciavite la vite
indicata in figura in senso antiorario. Durante l’apertura manuale della
pala il motore non deve essere alimentato elettricamente.
Microinterruttori di posizione - Le versioni motorizzate sono dotate
di due microinterruttori di serie per segnalare la posizione della pala
(aperta o chiusa).
Comando di chiusura da remoto - Se viene interrotta la fornitura di
corrente al motore la pala si chiude.
Temperatura di taratura elemento termosensibile
per chiusura automatica
72 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
93
