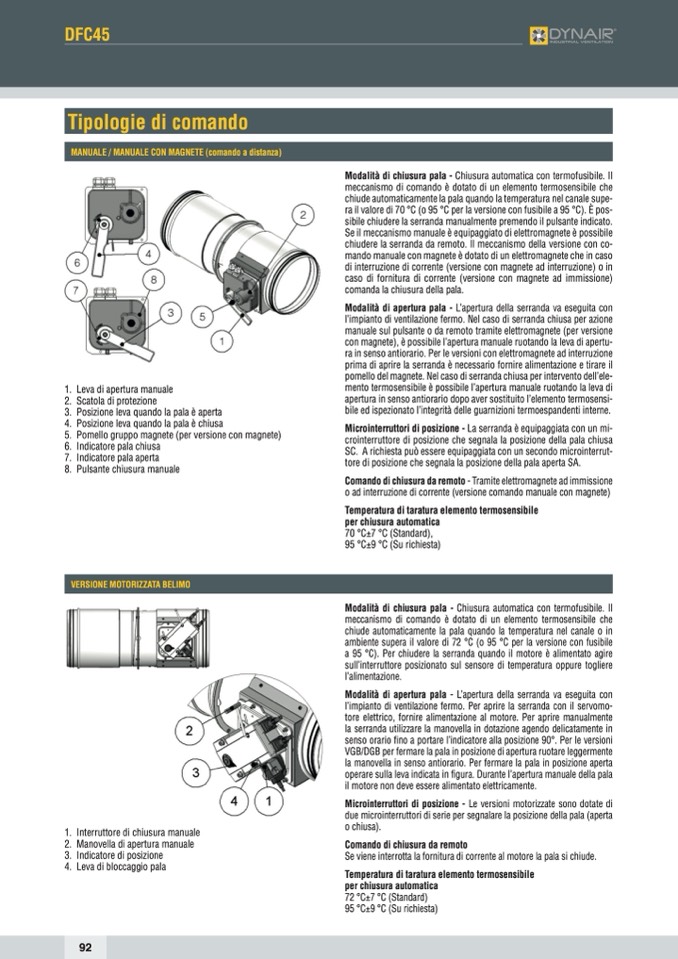

DFC45
Tipologie di comando
MANUALE / MANUALE CON MAGNETE (comando a distanza)
1. Leva di apertura manuale
2. Scatola di protezione
3. Posizione leva quando la pala è aperta
4. Posizione leva quando la pala è chiusa
5. Pomello gruppo magnete (per versione con magnete)
6. Indicatore pala chiusa
7. Indicatore pala aperta
8. Pulsante chiusura manuale
VERSIONE MOTORIZZATA BELIMO
Modalità di chiusura pala - Chiusura automatica con termofusibile. Il
meccanismo di comando è dotato di un elemento termosensibile che
chiude automaticamente la pala quando la temperatura nel canale supe-
ra il valore di 70 °C (o 95 °C per la versione con fusibile a 95 °C). È pos-
sibile chiudere la serranda manualmente premendo il pulsante indicato.
Se il meccanismo manuale è equipaggiato di elettromagnete è possibile
chiudere la serranda da remoto. Il meccanismo della versione con co-
mando manuale con magnete è dotato di un elettromagnete che in caso
di interruzione di corrente (versione con magnete ad interruzione) o in
caso di fornitura di corrente (versione con magnete ad immissione)
comanda la chiusura della pala.
Modalità di apertura pala - L’apertura della serranda va eseguita con
l’impianto di ventilazione fermo. Nel caso di serranda chiusa per azione
manuale sul pulsante o da remoto tramite elettromagnete (per versione
con magnete), è possibile l’apertura manuale ruotando la leva di apertu-
ra in senso antiorario. Per le versioni con elettromagnete ad interruzione
prima di aprire la serranda è necessario fornire alimentazione e tirare il
pomello del magnete. Nel caso di serranda chiusa per intervento dell’ele-
mento termosensibile è possibile l’apertura manuale ruotando la leva di
apertura in senso antiorario dopo aver sostituito l’elemento termosensi-
bile ed ispezionato l’integrità delle guarnizioni termoespandenti interne.
Microinterruttori di posizione - La serranda è equipaggiata con un mi-
crointerruttore di posizione che segnala la posizione della pala chiusa
SC. A richiesta può essere equipaggiata con un secondo microinterrut-
tore di posizione che segnala la posizione della pala aperta SA.
Comando di chiusura da remoto - Tramite elettromagnete ad immissione
o ad interruzione di corrente (versione comando manuale con magnete)
Temperatura di taratura elemento termosensibile
per chiusura automatica
70 °C±7 °C (Standard),
95 °C±9 °C (Su richiesta)
Modalità di chiusura pala - Chiusura automatica con termofusibile. Il
meccanismo di comando è dotato di un elemento termosensibile che
chiude automaticamente la pala quando la temperatura nel canale o in
ambiente supera il valore di 72 °C (o 95 °C per la versione con fusibile
a 95 °C). Per chiudere la serranda quando il motore è alimentato agire
sull’interruttore posizionato sul sensore di temperatura oppure togliere
l’alimentazione.
Modalità di apertura pala - L’apertura della serranda va eseguita con
l’impianto di ventilazione fermo. Per aprire la serranda con il servomo-
tore elettrico, fornire alimentazione al motore. Per aprire manualmente
la serranda utilizzare la manovella in dotazione agendo delicatamente in
senso orario fino a portare l’indicatore alla posizione 90°. Per le versioni
VGB/DGB per fermare la pala in posizione di apertura ruotare leggermente
la manovella in senso antiorario. Per fermare la pala in posizione aperta
operare sulla leva indicata in figura. Durante l’apertura manuale della pala
il motore non deve essere alimentato elettricamente.
Microinterruttori di posizione - Le versioni motorizzate sono dotate di
due microinterruttori di serie per segnalare la posizione della pala (aperta
o chiusa).
Comando di chiusura da remoto
Se viene interrotta la fornitura di corrente al motore la pala si chiude.
Temperatura di taratura elemento termosensibile
per chiusura automatica
72 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
1. Interruttore di chiusura manuale
2. Manovella di apertura manuale
3. Indicatore di posizione
4. Leva di bloccaggio pala
92
