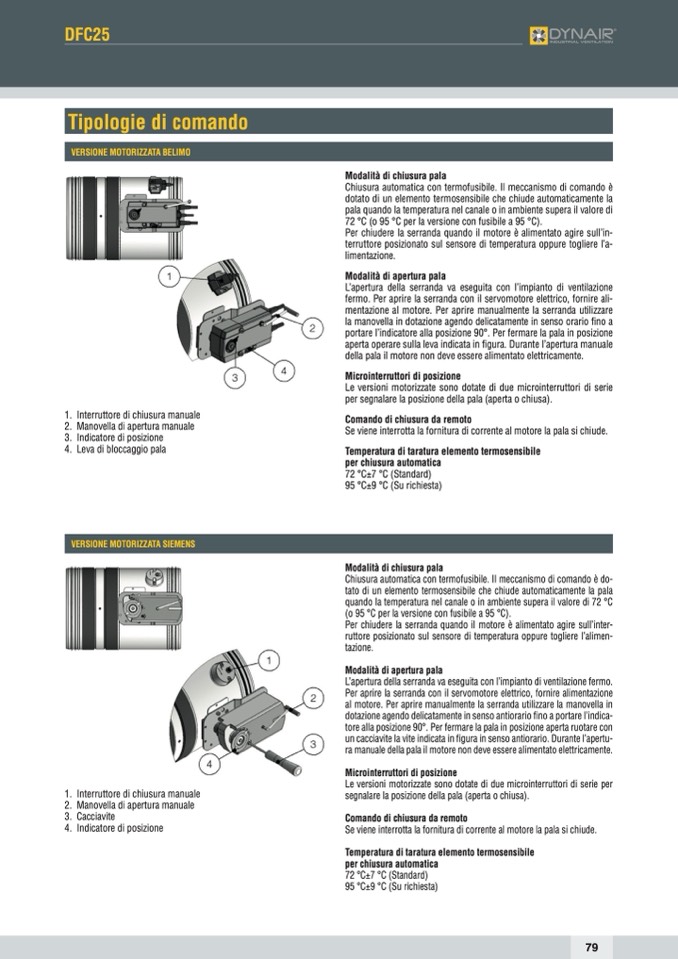

Tipologie di comando
VERSIONE MOTORIZZATA BELIMO
1. Interruttore di chiusura manuale
2. Manovella di apertura manuale
3. Indicatore di posizione
4. Leva di bloccaggio pala
VERSIONE MOTORIZZATA SIEMENS
Modalità di chiusura pala
Chiusura automatica con termofusibile. Il meccanismo di comando è
dotato di un elemento termosensibile che chiude automaticamente la
pala quando la temperatura nel canale o in ambiente supera il valore di
72 °C (o 95 °C per la versione con fusibile a 95 °C).
Per chiudere la serranda quando il motore è alimentato agire sull’in-
terruttore posizionato sul sensore di temperatura oppure togliere l’a-
limentazione.
Modalità di apertura pala
L’apertura della serranda va eseguita con l’impianto di ventilazione
fermo. Per aprire la serranda con il servomotore elettrico, fornire ali-
mentazione al motore. Per aprire manualmente la serranda utilizzare
la manovella in dotazione agendo delicatamente in senso orario fino a
portare l’indicatore alla posizione 90°. Per fermare la pala in posizione
aperta operare sulla leva indicata in figura. Durante l’apertura manuale
della pala il motore non deve essere alimentato elettricamente.
Microinterruttori di posizione
Le versioni motorizzate sono dotate di due microinterruttori di serie
per segnalare la posizione della pala (aperta o chiusa).
Comando di chiusura da remoto
Se viene interrotta la fornitura di corrente al motore la pala si chiude.
Temperatura di taratura elemento termosensibile
per chiusura automatica
72 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
Modalità di chiusura pala
Chiusura automatica con termofusibile. Il meccanismo di comando è do-
tato di un elemento termosensibile che chiude automaticamente la pala
quando la temperatura nel canale o in ambiente supera il valore di 72 °C
(o 95 °C per la versione con fusibile a 95 °C).
Per chiudere la serranda quando il motore è alimentato agire sull’inter-
ruttore posizionato sul sensore di temperatura oppure togliere l’alimen-
tazione.
Modalità di apertura pala
L’apertura della serranda va eseguita con l’impianto di ventilazione fermo.
Per aprire la serranda con il servomotore elettrico, fornire alimentazione
al motore. Per aprire manualmente la serranda utilizzare la manovella in
dotazione agendo delicatamente in senso antiorario fino a portare l’indica-
tore alla posizione 90°. Per fermare la pala in posizione aperta ruotare con
un cacciavite la vite indicata in figura in senso antiorario. Durante l’apertu-
ra manuale della pala il motore non deve essere alimentato elettricamente.
Microinterruttori di posizione
Le versioni motorizzate sono dotate di due microinterruttori di serie per
segnalare la posizione della pala (aperta o chiusa).
Comando di chiusura da remoto
Se viene interrotta la fornitura di corrente al motore la pala si chiude.
Temperatura di taratura elemento termosensibile
per chiusura automatica
72 °C±7 °C (Standard)
95 °C±9 °C (Su richiesta)
1. Interruttore di chiusura manuale
2. Manovella di apertura manuale
3. Cacciavite
4. Indicatore di posizione
