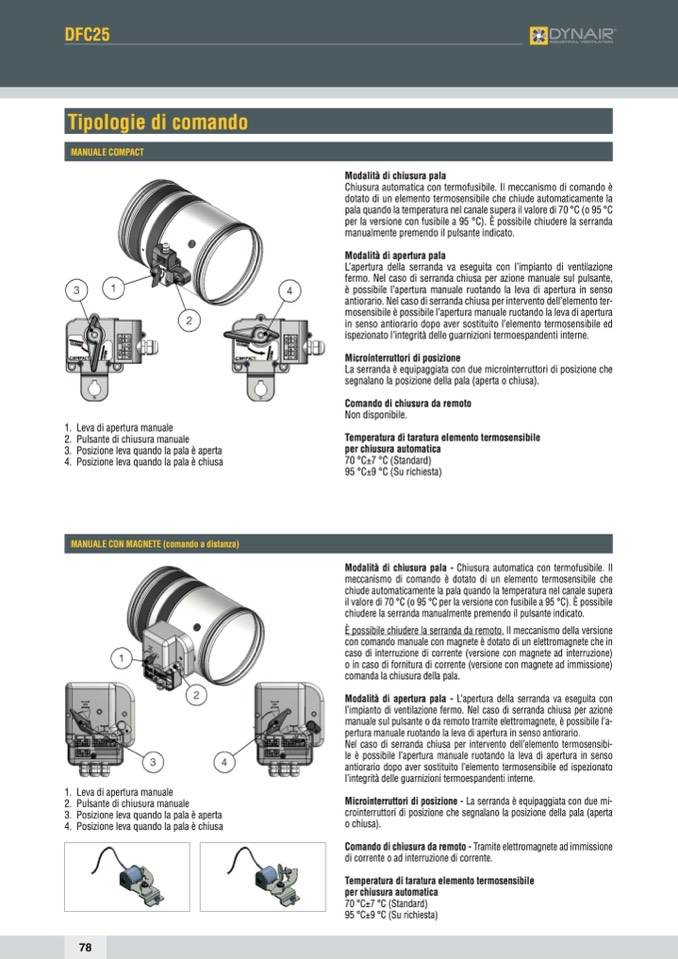

DFC25

Tipologie di comando

MANUALE COMPACT

1. Leva di apertura manuale

2. Pulsante di chiusura manuale

3. Posizione leva quando la pala è aperta

4. Posizione leva quando la pala è chiusa

MANUALE CON MAGNETE (comando a distanza)

Modalità di chiusura pala

Chiusura automatica con termofusibile. Il meccanismo di comando è

dotato di un elemento termosensibile che chiude automaticamente la

pala quando la temperatura nel canale supera il valore di 70 °C (o 95 °C

per la versione con fusibile a 95 °C). È possibile chiudere la serranda

manualmente premendo il pulsante indicato.

Modalità di apertura pala

L’apertura della serranda va eseguita con l’impianto di ventilazione

fermo. Nel caso di serranda chiusa per azione manuale sul pulsante,

è possibile l’apertura manuale ruotando la leva di apertura in senso

antiorario. Nel caso di serranda chiusa per intervento dell’elemento ter-

mosensibile è possibile l’apertura manuale ruotando la leva di apertura

in senso antiorario dopo aver sostituito l’elemento termosensibile ed

ispezionato l’integrità delle guarnizioni termoespandenti interne.

Microinterruttori di posizione

La serranda è equipaggiata con due microinterruttori di posizione che

segnalano la posizione della pala (aperta o chiusa).

Comando di chiusura da remoto

Non disponibile.

Temperatura di taratura elemento termosensibile

per chiusura automatica

70 °C±7 °C (Standard)

95 °C±9 °C (Su richiesta)

Modalità di chiusura pala - Chiusura automatica con termofusibile. Il

meccanismo di comando è dotato di un elemento termosensibile che

chiude automaticamente la pala quando la temperatura nel canale supera

il valore di 70 °C (o 95 °C per la versione con fusibile a 95 °C). È possibile

chiudere la serranda manualmente premendo il pulsante indicato.

È possibile chiudere la serranda da remoto. Il meccanismo della versione

con comando manuale con magnete è dotato di un elettromagnete che in

caso di interruzione di corrente (versione con magnete ad interruzione)

o in caso di fornitura di corrente (versione con magnete ad immissione)

comanda la chiusura della pala.

Modalità di apertura pala - L’apertura della serranda va eseguita con

l’impianto di ventilazione fermo. Nel caso di serranda chiusa per azione

manuale sul pulsante o da remoto tramite elettromagnete, è possibile l’a-

pertura manuale ruotando la leva di apertura in senso antiorario.

Nel caso di serranda chiusa per intervento dell’elemento termosensibi-

le è possibile l’apertura manuale ruotando la leva di apertura in senso

antiorario dopo aver sostituito l’elemento termosensibile ed ispezionato

l’integrità delle guarnizioni termoespandenti interne.

Microinterruttori di posizione - La serranda è equipaggiata con due mi-

crointerruttori di posizione che segnalano la posizione della pala (aperta

o chiusa).

Comando di chiusura da remoto - Tramite elettromagnete ad immissione

di corrente o ad interruzione di corrente.

Temperatura di taratura elemento termosensibile

per chiusura automatica

70 °C±7 °C (Standard)

95 °C±9 °C (Su richiesta)

1. Leva di apertura manuale

2. Pulsante di chiusura manuale

3. Posizione leva quando la pala è aperta

4. Posizione leva quando la pala è chiusa

78
