DP 50
Descrizione
KIT NV2
Kit passaggio tetto in legno
Listino 2019
Doppia parete isolamento 50 mm
Diametro interno фi (mm)
200
250
300
350
400
450
500
550
600
650
700
(200/300) (250/350) (300/400) (350/450) (400/500) (450/550) (500/600) (550/650) (600/700) (650/750) (700/800)
Listino 2019
Doppia parete isolamento 50 mm
Diametro interno фi (mm)
DP 50

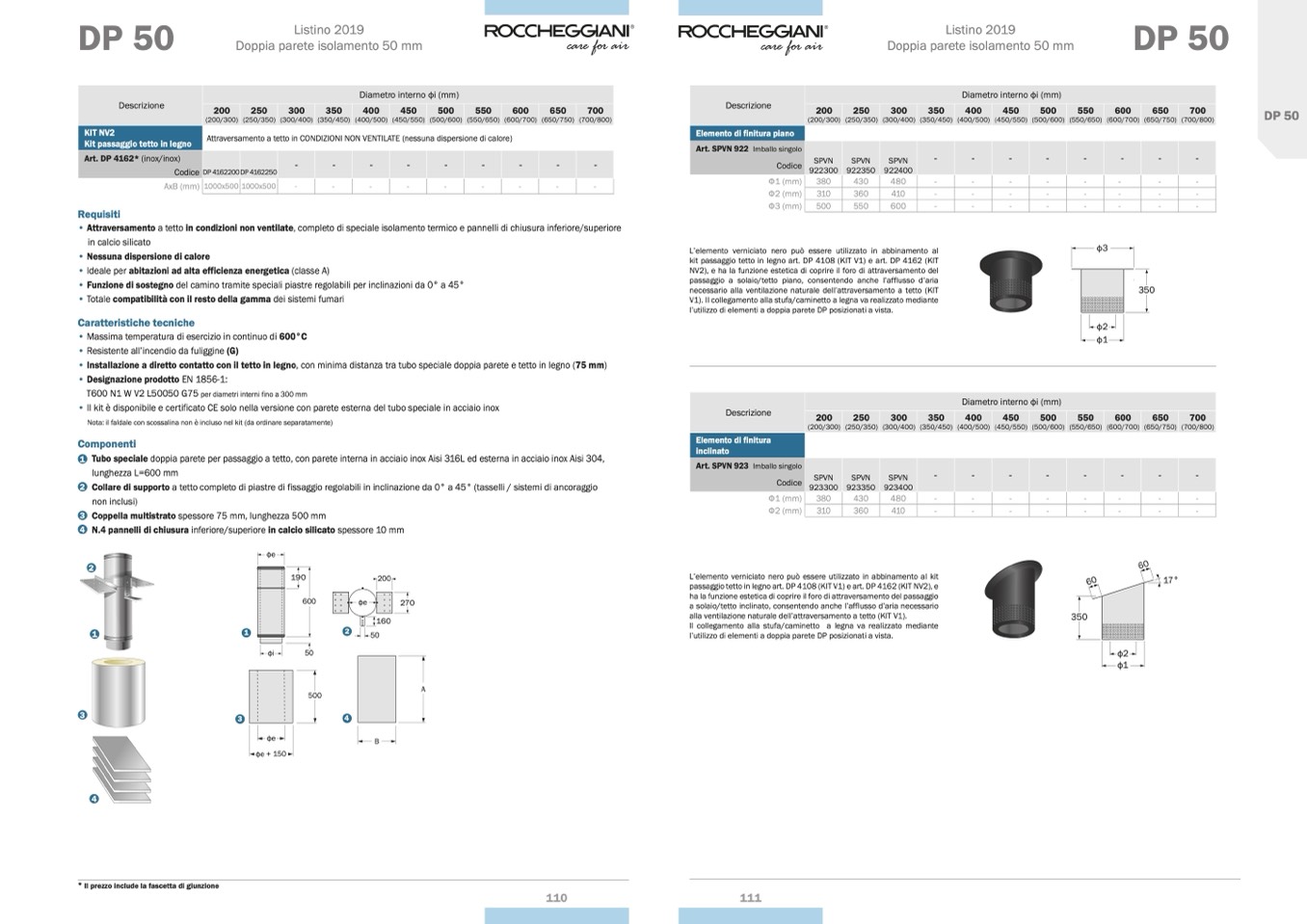

Attraversamento a tetto in CONDIZIONI NON VENTILATE (nessuna dispersione di calore)
Art. DP 4162* (inox/inox)
Codice DP4162200DP4162250
AxB (mm) 1000x500 1000x500
Requisiti
• Attraversamento a tetto in condizioni non ventilate, completo di speciale isolamento termico e pannelli di chiusura inferiore/superiore
in calcio silicato
• Nessuna dispersione di calore
• Ideale per abitazioni ad alta efficienza energetica (classe A)
• Funzione di sostegno del camino tramite speciali piastre regolabili per inclinazioni da 0° a 45°
• Totale compatibilità con il resto della gamma dei sistemi fumari
Caratteristiche tecniche
• Massima temperatura di esercizio in continuo di 600°C
• Resistente all’incendio da fuliggine (G)
• Installazione a diretto contatto con il tetto in legno, con minima distanza tra tubo speciale doppia parete e tetto in legno (75 mm)
• Designazione prodotto EN 1856-1:
T600 N1 W V2 L50050 G75 per diametri interni fino a 300 mm
• Il kit è disponibile e certificato CE solo nella versione con parete esterna del tubo speciale in acciaio inox
Nota: il faldale con scossalina non è incluso nel kit (da ordinare separatamente)
Componenti
1 Tubo speciale doppia parete per passaggio a tetto, con parete interna in acciaio inox Aisi 316L ed esterna in acciaio inox Aisi 304,
lunghezza L=600 mm
2 Collare di supporto a tetto completo di piastre di fissaggio regolabili in inclinazione da 0° a 45° (tasselli / sistemi di ancoraggio
non inclusi)
3 Coppella multistrato spessore 75 mm, lunghezza 500 mm
4 N.4 pannelli di chiusura inferiore/superiore in calcio silicato spessore 10 mm
SPVN
SPVN
SPVN
-
-
922300 922350 922400
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Ф1 (mm) 380
430
480
-
-
Ф2 (mm)
310
360
410
-
-
Ф3 (mm) 500
550
600
-
-
L’elemento verniciato nero può essere utilizzato in abbinamento al
kit passaggio tetto in legno art. DP 4108 (KIT V1) e art. DP 4162 (KIT
NV2), e ha la funzione estetica di coprire il foro di attraversamento del
passaggio a solaio/tetto piano, consentendo anche l’afflusso d’aria
necessario alla ventilazione naturale dell’attraversamento a tetto (KIT
V1). Il collegamento alla stufa/caminetto a legna va realizzato mediante
l’utilizzo di elementi a doppia parete DP posizionati a vista.
Descrizione
Elemento di finitura piano
Art. SPVN 922 Imballo singolo
Codice
200
250
300
350
400
450
500
550
600
650
700
(200/300) (250/350) (300/400) (350/450) (400/500) (450/550) (500/600) (550/650) (600/700) (650/750) (700/800)
DP 50
Descrizione
Elemento di finitura
inclinato
Art. SPVN 923 Imballo singolo
Codice
200
250
300
350
Diametro interno фi (mm)
400
450
500
550
600
(200/300) (250/350) (300/400) (350/450) (400/500) (450/550) (500/600) (550/650) (600/700) (650/750) (700/800)
ф3
ф2
ф1
350
650
700
60
60
фe
фe + 150
500
17°
3
4
2
190
600
160
1
50
350
* Il prezzo include la fascetta di giunzione
110
111
фe
1
2
фi
50
3
4
B
ф2
ф1
фe
270
A
200
SPVN
SPVN
SPVN
923300 923350 923400
-
-
-
-
-
-
-
-
Ф1 (mm) 380
430
480
-
Ф2 (mm)
310
360
410
-
L’elemento verniciato nero può essere utilizzato in abbinamento al kit
passaggio tetto in legno art. DP 4108 (KIT V1) e art. DP 4162 (KIT NV2), e
ha la funzione estetica di coprire il foro di attraversamento del passaggio
a solaio/tetto inclinato, consentendo anche l’afflusso d’aria necessario
alla ventilazione naturale dell’attraversamento a tetto (KIT V1).
Il collegamento alla stufa/caminetto a legna va realizzato mediante
l’utilizzo di elementi a doppia parete DP posizionati a vista.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
