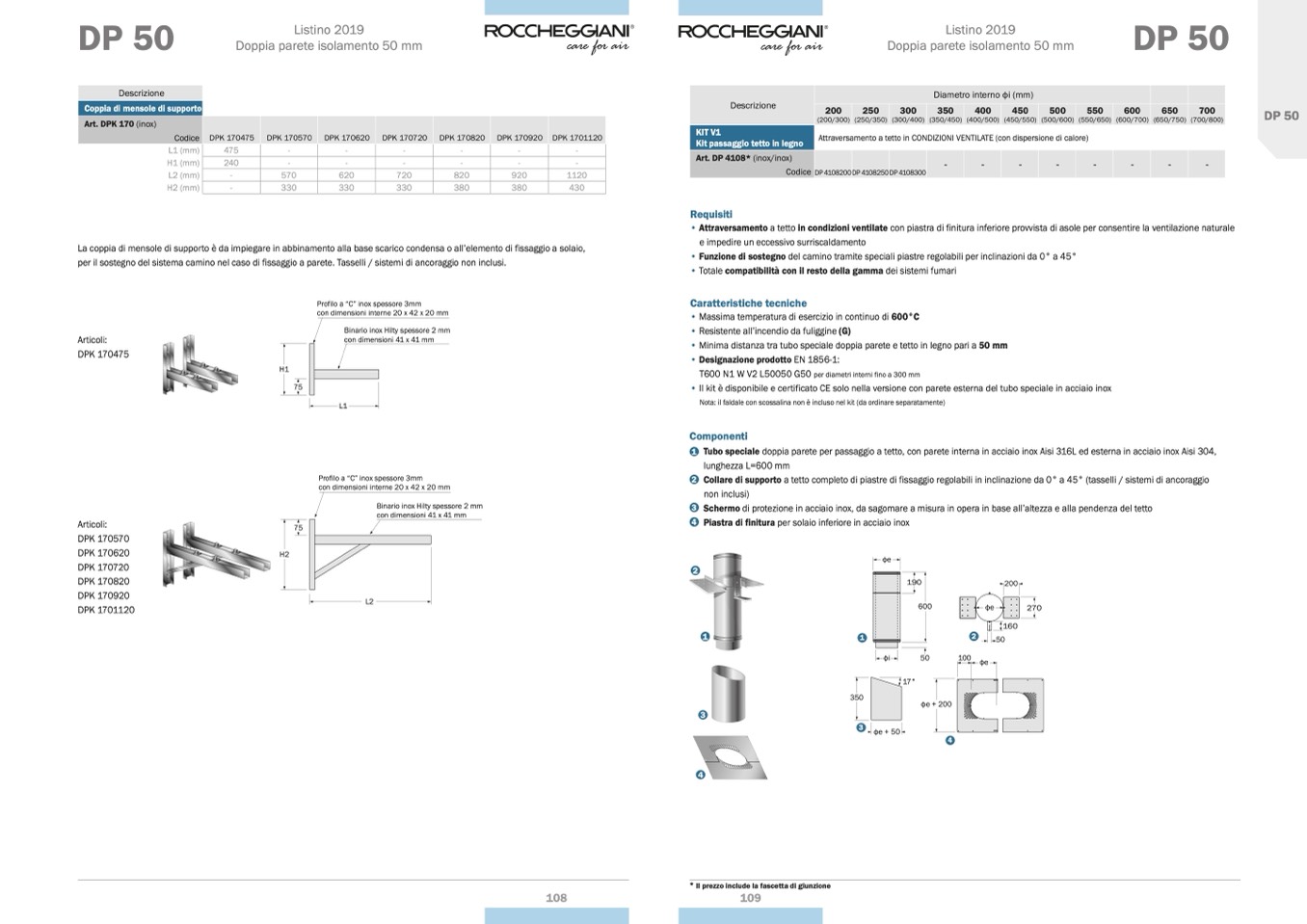

DP 50

Descrizione

Coppia di mensole di supporto

Art. DPK 170 (inox)

Codice

L1 (mm)

H1 (mm)

L2 (mm)

H2 (mm)

Listino 2019

Doppia parete isolamento 50 mm

Listino 2019

Doppia parete isolamento 50 mm

DP 50

600

650

700

Articoli:

DPK 170475

Binario inox Hilty spessore 2 mm

con dimensioni 41 x 41 mm

Articoli:

DPK 170570

DPK 170620

DPK 170720

DPK 170820

DPK 170920

DPK 1701120

75

Profilo a “C” inox spessore 3mm

con dimensioni interne 20 x 42 x 20 mm

Profilo a “C” inox spessore 3mm

con dimensioni interne 20 x 42 x 20 mm

Binario inox Hilty spessore 2 mm

con dimensioni 41 x 41 mm

Binario inox Hilty spessore 2 mm

con dimensioni 41 x 41 mm

1

2

3

4

2

Tubo speciale doppia parete per passaggio a tetto, con parete interna in acciaio inox Aisi 316L ed esterna in acciaio inox Aisi 304,

lunghezza L=600 mm

Collare di supporto a tetto completo di piastre di fissaggio regolabili in inclinazione da 0° a 45° (tasselli / sistemi di ancoraggio

non inclusi)

Schermo di protezione in acciaio inox, da sagomare a misura in opera in base all’altezza e alla pendenza del tetto

Piastra di finitura per solaio inferiore in acciaio inox

DPK 170475

475

240

-

-

DPK 170570

-

-

570

330

DPK 170620

-

-

620

330

DPK 170720

-

-

720

330

DPK 170820

-

-

820

380

DPK 170920

-

-

920

380

DPK 1701120

-

-

1120

430

Art. DP 4108* (inox/inox)

Codice DP 4108200 DP 4108250 DP 4108300

Requisiti

-

-

-

-

-

-

-

-

La coppia di mensole di supporto è da impiegare in abbinamento alla base scarico condensa o all’elemento di fissaggio a solaio,

per il sostegno del sistema camino nel caso di fissaggio a parete. Tasselli / sistemi di ancoraggio non inclusi.

• Attraversamento a tetto in condizioni ventilate con piastra di finitura inferiore provvista di asole per consentire la ventilazione naturale

e impedire un eccessivo surriscaldamento

• Funzione di sostegno del camino tramite speciali piastre regolabili per inclinazioni da 0° a 45°

• Totale compatibilità con il resto della gamma dei sistemi fumari

Caratteristiche tecniche

• Massima temperatura di esercizio in continuo di 600°C

• Resistente all’incendio da fuliggine (G)

• Minima distanza tra tubo speciale doppia parete e tetto in legno pari a 50 mm

• Designazione prodotto EN 1856-1:

T600 N1 W V2 L50050 G50 per diametri interni fino a 300 mm

• Il kit è disponibile e certificato CE solo nella versione con parete esterna del tubo speciale in acciaio inox

Nota: il faldale con scossalina non è incluso nel kit (da ordinare separatamente)

Componenti

H1

H1

75

75

L1

75

H2

H2

фe

Profilo a “C” inox spessore 3mm

con dimensioni interne 20 x 42 x 20 mm

Profilo a “C” inox spessore 3mm

con dimensioni interne 20 x 42 x 20 mm

L1

Binario inox Hilty spessore 2 mm

con dimensioni 41 x 41 mm

L2

L2

190

600

фe

200

270

160

50

108

109

Descrizione

KIT V1

Kit passaggio tetto in legno

Diametro interno фi (mm)

350

400

450

500

550

(200/300) (250/350) (300/400)

Attraversamento a tetto in CONDIZIONI VENTILATE (con dispersione di calore)

200

250

300

(350/450) (400/500) (450/550) (500/600) (550/650)

(600/700) (650/750)

(700/800)

DP 50

1

1

2

3

4

* Il prezzo include la fascetta di giunzione

3

фe + 50

4

фi

17°

350

50

100

фe

фe + 200
