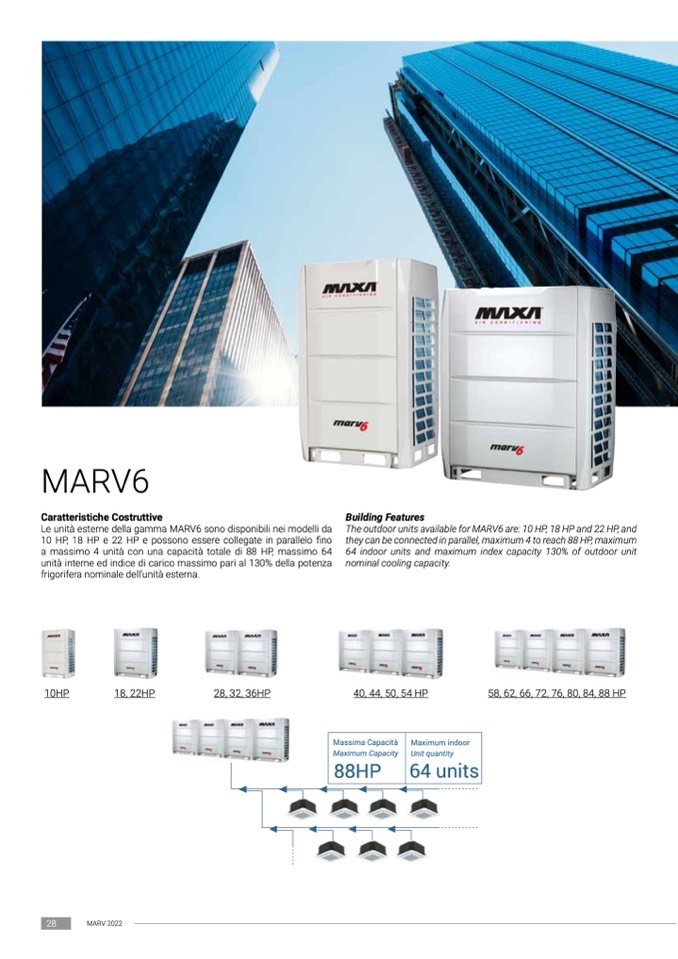

Le unità esterne della gamma MARV6 sono disponibili nei modelli da
The outdoor units available for MARV6 are: 10 HP, 18 HP and 22 HP, and
they can be connected in parallel, maximum 4 to reach 88 HP, maximum
64 indoor units and maximum index capacity 130% of outdoor unit
nominal cooling capacity.
10hrs
Modalità notturna
Night silent Mode
Max.-10dB(10Hp)
0:00
NIGHT TM
10 HP, 18 HP e 22 HP e possono essere collegate in parallelo fino
a massimo 4 unità con una capacità totale di 88 HP, massimo 64
unità interne ed indice di carico massimo pari al 130% della potenza
frigorifera nominale dell’unità esterna.
