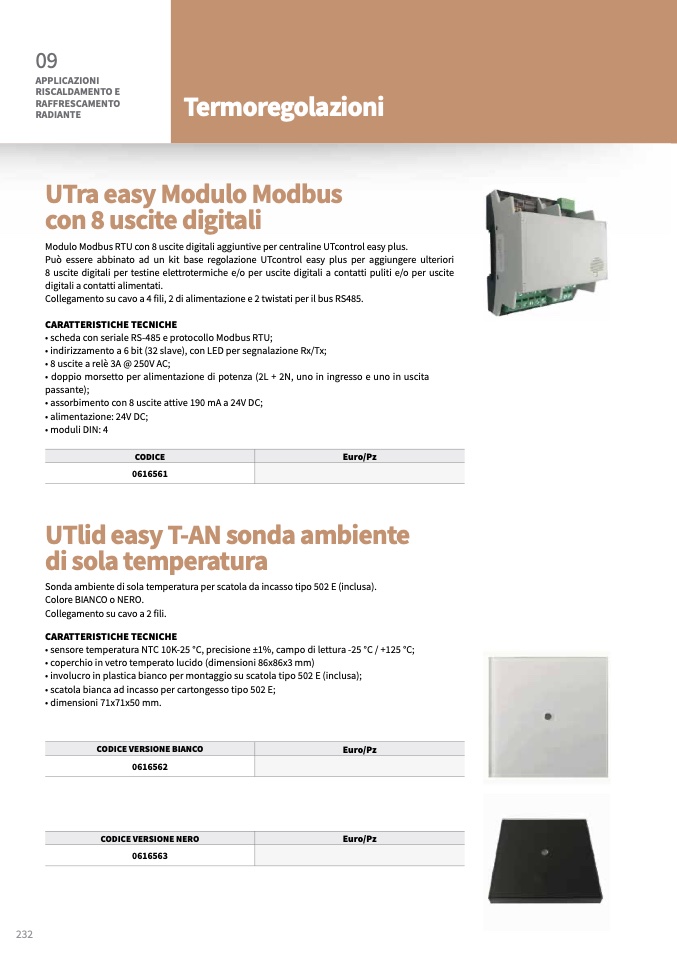

09

APPLICAZIONI

RISCALDAMENTO E

RAFFRESCAMENTO

RADIANTE

Termoregolazioni

UTra easy Modulo Modbus

con 8 uscite digitali

Modulo Modbus RTU con 8 uscite digitali aggiuntive per centraline UTcontrol easy plus.

Può essere abbinato ad un kit base regolazione UTcontrol easy plus per aggiungere ulteriori

8 uscite digitali per testine elettrotermiche e/o per uscite digitali a contatti puliti e/o per uscite

digitali a contatti alimentati.

Collegamento su cavo a 4 fili, 2 di alimentazione e 2 twistati per il bus RS485.

CARATTERISTICHE TECNICHE

• scheda con seriale RS-485 e protocollo Modbus RTU;

• indirizzamento a 6 bit (32 slave), con LED per segnalazione Rx/Tx;

• 8 uscite a relè 3A @ 250V AC;

• doppio morsetto per alimentazione di potenza (2L + 2N, uno in ingresso e uno in uscita

passante);

• assorbimento con 8 uscite attive 190 mA a 24V DC;

• alimentazione: 24V DC;

• moduli DIN: 4

0616561

UTlid easy T-AN sonda ambiente

di sola temperatura

Sonda ambiente di sola temperatura per scatola da incasso tipo 502 E (inclusa).

Colore BIANCO o NERO.

Collegamento su cavo a 2 fili.

CARATTERISTICHE TECNICHE

• sensore temperatura NTC 10K-25 °C, precisione ±1%, campo di lettura -25 °C / +125 °C;

• coperchio in vetro temperato lucido (dimensioni 86x86x3 mm)

• involucro in plastica bianco per montaggio su scatola tipo 502 E (inclusa);

• scatola bianca ad incasso per cartongesso tipo 502 E;

• dimensioni 71x71x50 mm.

0616562

0616563

CODICE

Euro/Pz

CODICE VERSIONE BIANCO

Euro/Pz

CODICE VERSIONE NERO

Euro/Pz

232
