Termoregolazioni

09

APPLICAZIONI

RISCALDAMENTO E

RAFFRESCAMENTO

RADIANTE

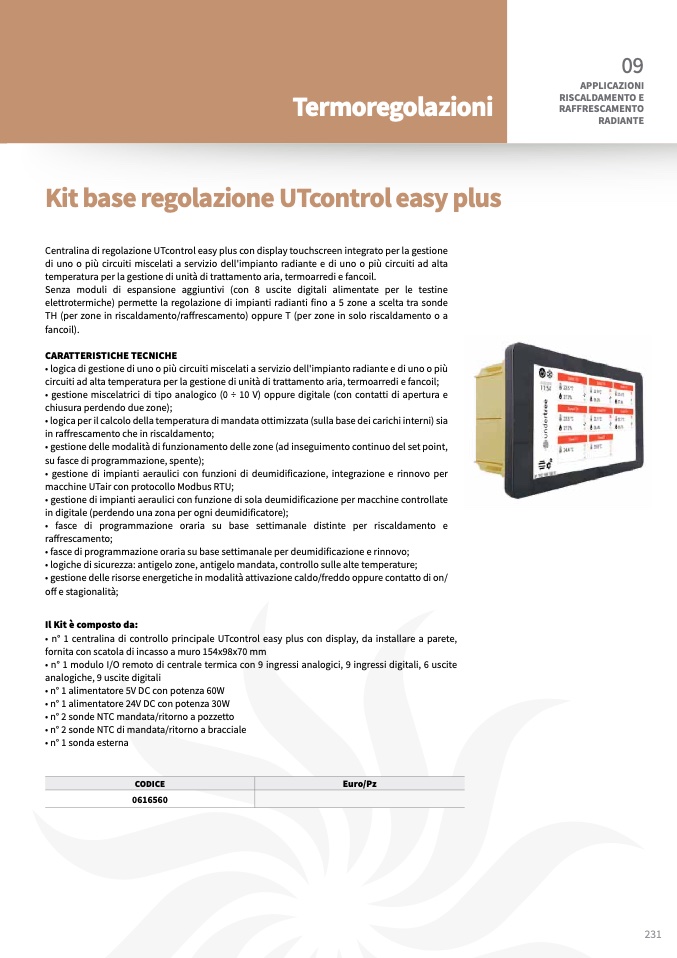

Kit base regolazione UTcontrol easy plus

Centralina di regolazione UTcontrol easy plus con display touchscreen integrato per la gestione

di uno o più circuiti miscelati a servizio dell'impianto radiante e di uno o più circuiti ad alta

temperatura per la gestione di unità di trattamento aria, termoarredi e fancoil.

Senza moduli di espansione aggiuntivi (con 8 uscite digitali alimentate per le testine

elettrotermiche) permette la regolazione di impianti radianti fino a 5 zone a scelta tra sonde

TH (per zone in riscaldamento/raffrescamento) oppure T (per zone in solo riscaldamento o a

fancoil).

CARATTERISTICHE TECNICHE

• logica di gestione di uno o più circuiti miscelati a servizio dell'impianto radiante e di uno o più

circuiti ad alta temperatura per la gestione di unità di trattamento aria, termoarredi e fancoil;

• gestione miscelatrici di tipo analogico (0 ÷ 10 V) oppure digitale (con contatti di apertura e

chiusura perdendo due zone);

• logica per il calcolo della temperatura di mandata ottimizzata (sulla base dei carichi interni) sia

in raffrescamento che in riscaldamento;

• gestione delle modalità di funzionamento delle zone (ad inseguimento continuo del set point,

su fasce di programmazione, spente);

• gestione di impianti aeraulici con funzioni di deumidificazione, integrazione e rinnovo per

macchine UTair con protocollo Modbus RTU;

• gestione di impianti aeraulici con funzione di sola deumidificazione per macchine controllate

in digitale (perdendo una zona per ogni deumidificatore);

• fasce di programmazione oraria su base settimanale distinte per riscaldamento e

raffrescamento;

• fasce di programmazione oraria su base settimanale per deumidificazione e rinnovo;

• logiche di sicurezza: antigelo zone, antigelo mandata, controllo sulle alte temperature;

• gestione delle risorse energetiche in modalità attivazione caldo/freddo oppure contatto di on/

off e stagionalità;

Il Kit è composto da:

• n° 1 centralina di controllo principale UTcontrol easy plus con display, da installare a parete,

fornita con scatola di incasso a muro 154x98x70 mm

• n° 1 modulo I/O remoto di centrale termica con 9 ingressi analogici, 9 ingressi digitali, 6 uscite

analogiche, 9 uscite digitali

• n° 1 alimentatore 5V DC con potenza 60W

• n° 1 alimentatore 24V DC con potenza 30W

• n° 2 sonde NTC mandata/ritorno a pozzetto

• n° 2 sonde NTC di mandata/ritorno a bracciale

• n° 1 sonda esterna

0616560

CODICE

Euro/Pz

231
