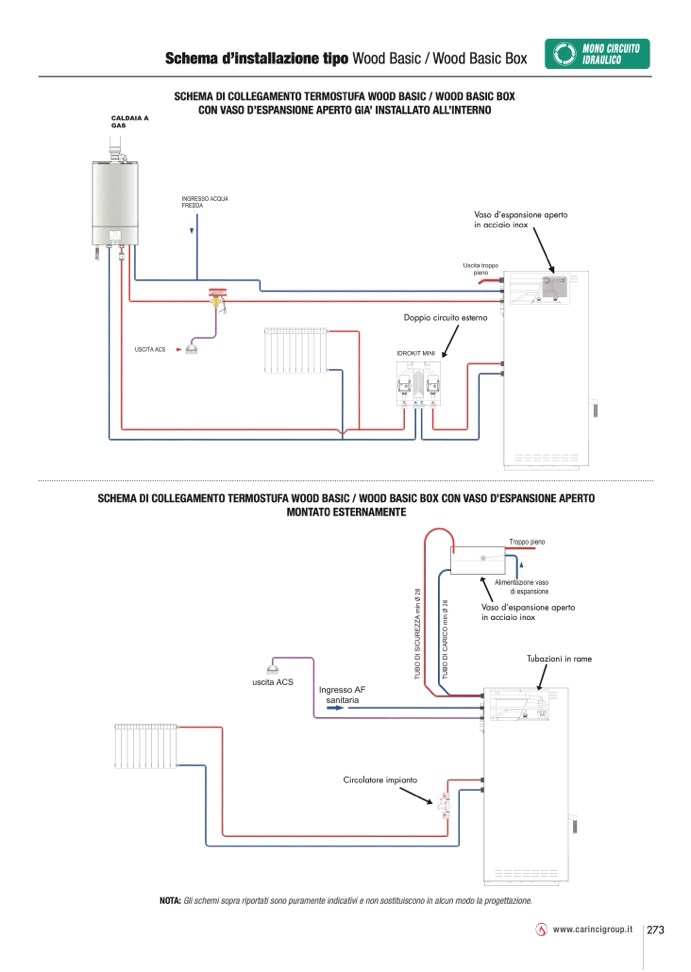

Schema d’installazione tipo Wood Basic / Wood Basic Box

SCHEMA DI COLLEGAMENTO TERMOSTUFA WOOD BASIC / WOOD BASIC BOX

CON VASO D’ESPANSIONE APERTO GIA’ INSTALLATO ALL’INTERNO

Vaso d’espansione aperto

in acciaio inox

Doppio circuito esterno

MONO CIRCUITO

IDRAULICO

SCHEMA DI COLLEGAMENTO TERMOSTUFA WOOD BASIC / WOOD BASIC BOX CON VASO D’ESPANSIONE APERTO

MONTATO ESTERNAMENTE

Vaso d’espansione aperto

in acciaio inox

Tubazioni in rame

Circolatore impianto

NOTA: Gli schemi sopra riportati sono puramente indicativi e non sostituiscono in alcun modo la progettazione.
