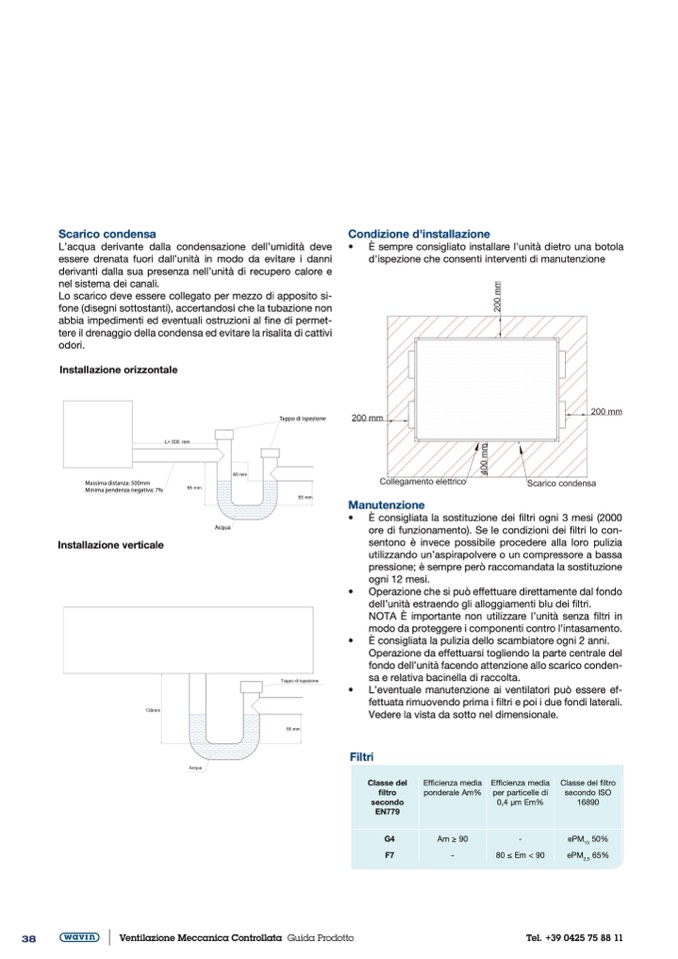

Scarico condensa
Condizione d'installazione
L’acqua derivante dalla condensazione dell’umidità deve
•
essere drenata fuori dall’unità in modo da evitare i danni
derivanti dalla sua presenza nell’unità di recupero calore e
nel sistema dei canali.
Lo scarico deve essere collegato per mezzo di apposito si-
fone (disegni sottostanti), accertandosi che la tubazione non
abbia impedimenti ed eventuali ostruzioni al fine di permet-
tere il drenaggio della condensa ed evitare la risalita di cattivi
È sempre consigliato installare l'unità dietro una botola
d'ispezione che consenti interventi di manutenzione
odori.
Installazione orizzontale
INSTALLAZIONE ORIZZONTALE
SIFONE
Massima distanza: 500mm
Minima pendenza negativa: 7%
INSTALLAZIONE VERTICALE
Manutenzione
• È consigliata la sostituzione dei filtri ogni 3 mesi (2000
ore di funzionamento). Se le condizioni dei filtri lo con-
sentono è invece possibile procedere alla loro pulizia
utilizzando un’aspirapolvere o un compressore a bassa
pressione; è sempre però raccomandata la sostituzione
ogni 12 mesi.
• Operazione che si può effettuare direttamente dal fondo
dell’unità estraendo gli alloggiamenti blu dei filtri.
NOTA È importante non utilizzare l’unità senza filtri in
modo da proteggere i componenti contro l’intasamento.
• È consigliata la pulizia dello scambiatore ogni 2 anni.
Operazione da effettuarsi togliendo la parte centrale del
fondo dell’unità facendo attenzione allo scarico conden-
sa e relativa bacinella di raccolta.
• L’eventuale manutenzione ai ventilatori può essere ef-
fettuata rimuovendo prima i filtri e poi i due fondi laterali.
Vedere la vista da sotto nel dimensionale.
Sifone drenaggio condensa
Installazione unità orizzontale
Acqua
Installazione verticale
Tappo di ispezione
Filtri
Classe del
filtro
secondo
EN779
G4
F7
Efficienza media
ponderale Am%
Am ≥ 90
-
Efficienza media
per particelle di
0,4 μm Em%
-
80 ≤ Em < 90
Classe del filtro
secondo ISO
16890
ePM
10
50%
ePM
2,5
65%
