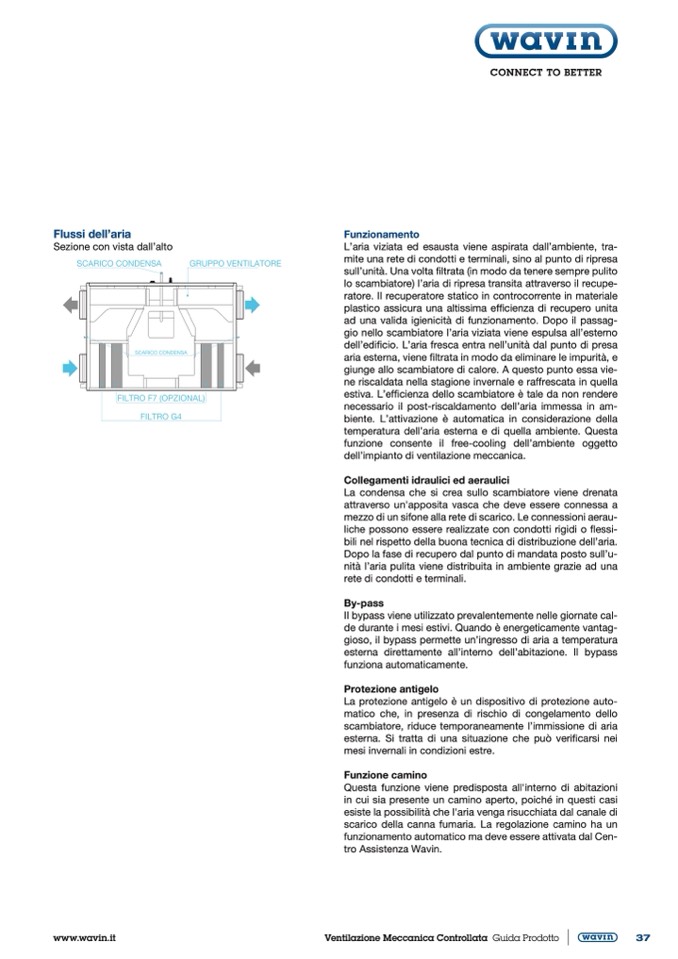

Flussi dell’aria

Sezione con vista dall’alto

Funzionamento

L’aria viziata ed esausta viene aspirata dall’ambiente, tra-

mite una rete di condotti e terminali, sino al punto di ripresa

sull’unità. Una volta filtrata (in modo da tenere sempre pulito

lo scambiatore) l’aria di ripresa transita attraverso il recupe-

ratore. Il recuperatore statico in controcorrente in materiale

plastico assicura una altissima efficienza di recupero unita

ad una valida igienicità di funzionamento. Dopo il passag-

gio nello scambiatore l’aria viziata viene espulsa all’esterno

dell’edificio. L’aria fresca entra nell’unità dal punto di presa

aria esterna, viene filtrata in modo da eliminare le impurità, e

giunge allo scambiatore di calore. A questo punto essa vie-

ne riscaldata nella stagione invernale e raffrescata in quella

estiva. L’efficienza dello scambiatore è tale da non rendere

necessario il post-riscaldamento dell’aria immessa in am-

biente. L’attivazione è automatica in considerazione della

temperatura dell’aria esterna e di quella ambiente. Questa

funzione consente il free-cooling dell’ambiente oggetto

dell’impianto di ventilazione meccanica.

Collegamenti idraulici ed aeraulici

La condensa che si crea sullo scambiatore viene drenata

attraverso un'apposita vasca che deve essere connessa a

mezzo di un sifone alla rete di scarico. Le connessioni aerau-

liche possono essere realizzate con condotti rigidi o flessi-

bili nel rispetto della buona tecnica di distribuzione dell’aria.

Dopo la fase di recupero dal punto di mandata posto sull’u-

nità l’aria pulita viene distribuita in ambiente grazie ad una

rete di condotti e terminali.

By-pass

Il bypass viene utilizzato prevalentemente nelle giornate cal-

de durante i mesi estivi. Quando è energeticamente vantag-

gioso, il bypass permette un’ingresso di aria a temperatura

esterna direttamente all’interno dell’abitazione. Il bypass

funziona automaticamente.

Protezione antigelo

La protezione antigelo è un dispositivo di protezione auto-

matico che, in presenza di rischio di congelamento dello

scambiatore, riduce temporaneamente l’immissione di aria

esterna. Si tratta di una situazione che può verificarsi nei

mesi invernali in condizioni estre.

Funzione camino

Questa funzione viene predisposta all'interno di abitazioni

in cui sia presente un camino aperto, poiché in questi casi

esiste la possibilità che l'aria venga risucchiata dal canale di

scarico della canna fumaria. La regolazione camino ha un

funzionamento automatico ma deve essere attivata dal Cen-

tro Assistenza Wavin.
