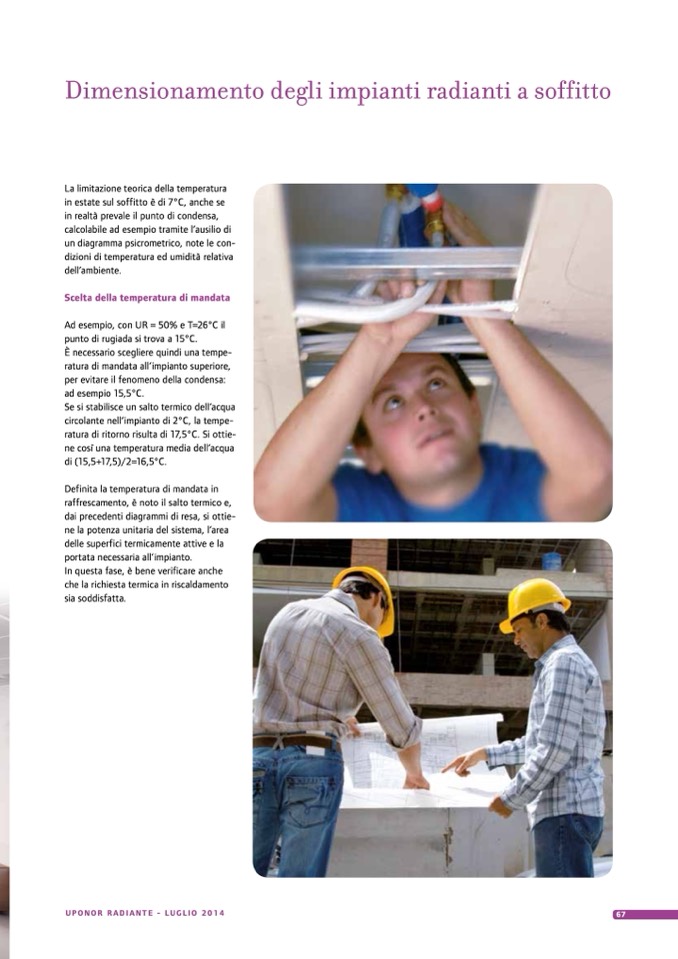

Dimensionamento degli impianti radianti a soffitto
La limitazione teorica della temperatura
in estate sul soffitto è di 7°C, anche se
in realtà prevale il punto di condensa,
calcolabile ad esempio tramite l’ausilio di
un diagramma psicrometrico, note le con-
dizioni di temperatura ed umidità relativa
dell’ambiente.
Scelta della temperatura di mandata
Ad esempio, con UR = 50% e T=26°C il
punto di rugiada si trova a 15°C.
È necessario scegliere quindi una tempe-
ratura di mandata all’impianto superiore,
per evitare il fenomeno della condensa:
ad esempio 15,5°C.
Se si stabilisce un salto termico dell’acqua
circolante nell’impianto di 2°C, la tempe-
ratura di ritorno risulta di 17,5°C. Si ottie-
ne così una temperatura media dell’acqua
di (15,5+17,5)/2=16,5°C.
Definita la temperatura di mandata in
raffrescamento, è noto il salto termico e,
dai precedenti diagrammi di resa, si ottie-
ne la potenza unitaria del sistema, l’area
delle superfici termicamente attive e la
portata necessaria all’impianto.
In questa fase, è bene verificare anche
che la richiesta termica in riscaldamento
sia soddisfatta.
