Mod. 26000 - NOVAZONE POMPE DI CALORE

da

0

kW

a

from

to

35

kW

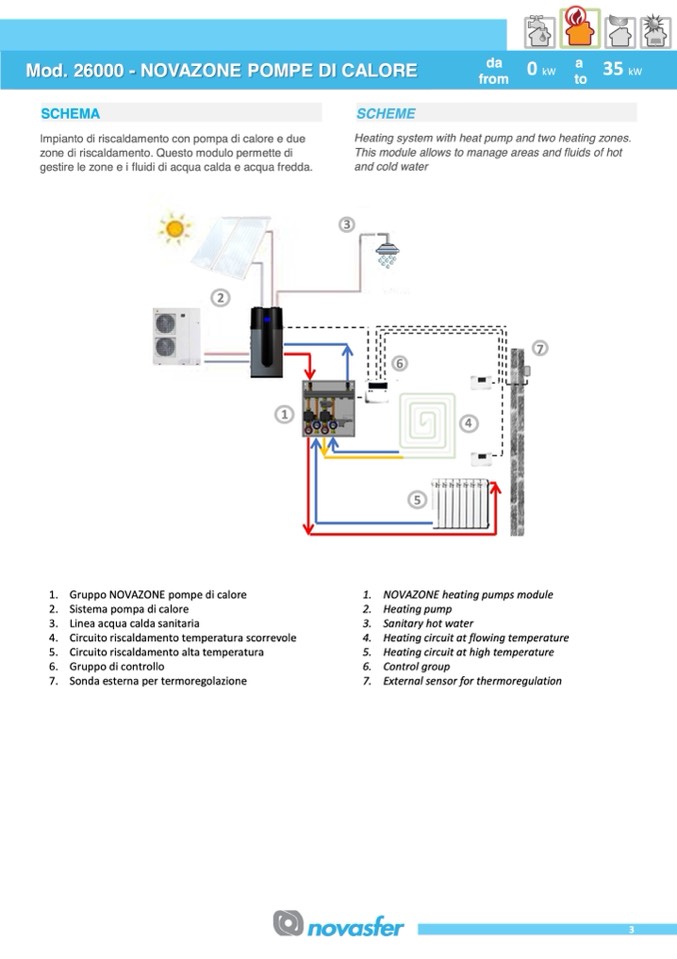

SCHEMA

Impianto di riscaldamento con pompa di calore e due

zone di riscaldamento. Questo modulo permette di

gestire le zone e i fluidi di acqua calda e acqua fredda.

2

1

SCHEME

Heating system with heat pump and two heating zones.

This module allows to manage areas and fluids of hot

and cold water

3

7

6

5

4

1. Gruppo NOVAZONE pompe di calore

2. Sistema pompa di calore

3. Linea acqua calda sanitaria

4. Circuito riscaldamento temperatura scorrevole

5. Circuito riscaldamento alta temperatura

6. Gruppo di controllo

7. Sonda esterna per termoregolazione

1. NOVAZONE heating pumps module

2. Heating pump

3. Sanitary hot water

4. Heating circuit at flowing temperature

5. Heating circuit at high temperature

6. Control group

7. External sensor for thermoregulation

3
