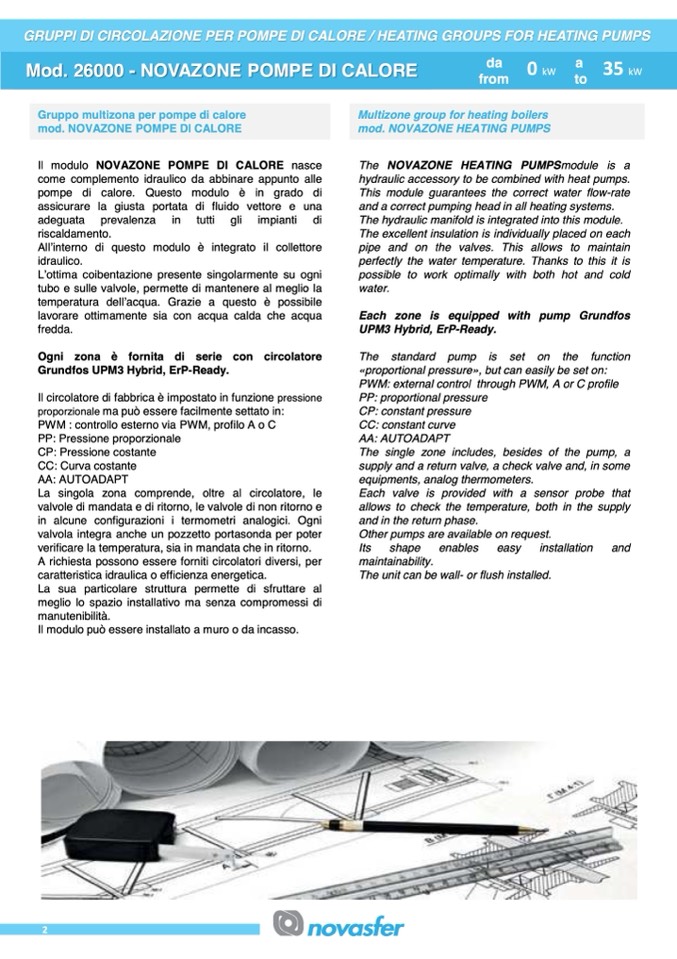

GRUPPI DI CIRCOLAZIONE PER POMPE DI CALORE / HEATING GROUPS FOR HEATING PUMPS
Mod. 26000 - NOVAZONE POMPE DI CALORE
da
0
kW
a
from
to
35
kW
Gruppo multizona per pompe di calore
mod. NOVAZONE POMPE DI CALORE
Multizone group for heating boilers
mod. NOVAZONE HEATING PUMPS
2
Il modulo NOVAZONE POMPE DI CALORE nasce
come complemento idraulico da abbinare appunto alle
pompe di calore. Questo modulo è in grado di
assicurare la giusta portata di fluido vettore e una
adeguata
prevalenza
in
tutti
gli
impianti
di
riscaldamento.
All’interno di questo modulo è integrato il collettore
idraulico.
L’ottima coibentazione presente singolarmente su ogni
tubo e sulle valvole, permette di mantenere al meglio la
temperatura dell’acqua. Grazie a questo è possibile
lavorare ottimamente sia con acqua calda che acqua
fredda.
Ogni
zona
è
fornita
di
serie
con
circolatore
Grundfos UPM3 Hybrid, ErP-Ready.
Il circolatore di fabbrica è impostato in funzione pressione
proporzionale
ma può essere facilmente settato in:
P
W
M : controllo esterno via P
W
M, profilo A o C
PP: Pressione proporzionale
CP: Pressione costante
CC: Curva costante
AA: AUTOADAPT
La singola zona comprende, oltre al circolatore, le
valvole di mandata e di ritorno, le valvole di non ritorno e
in alcune configurazioni i termometri analogici. Ogni
valvola integra anche un pozzetto portasonda per poter
verificare la temperatura, sia in mandata che in ritorno.
A richiesta possono essere forniti circolatori diversi, per
caratteristica idraulica o efficienza energetica.
La sua particolare struttura permette di sfruttare al
meglio lo spazio installativo ma senza compromessi di
manutenibilità.
Il modulo può essere installato a muro o da incasso.
The NOVAZONE HEATING PUMPSmodule is a
hydraulic accessory to be combined with heat pumps.
This module guarantees the correct water flow-rate
and a correct pumping head in all heating systems.
The hydraulic manifold is integrated into this module.
The excellent insulation is individually placed on each
pipe and on the valves. This allows to maintain
perfectly the water temperature. Thanks to this it is
possible to work optimally with both hot and cold
water.
Each zone is equipped with pump Grundfos
UPM3 Hybrid, ErP-Ready.
The
standard
pump
is
set
on
the
function
«proportional pressure», but can easily be set on:
P
W
M: external control through P
W
M, A or C profile
PP: proportional pressure
CP: constant pressure
CC: constant curve
AA: AUTOADAPT
The single zone includes, besides of the pump, a
supply and a return valve, a check valve and, in some
equipments, analog thermometers.
Each valve is provided with a sensor probe that
allows to check the temperature, both in the supply
and in the return phase.
Other pumps are available on request.
Its
shape
enables
easy
installation
and
maintainability.
The unit can be wall- or flush installed.
