IL SISTEMA
L’ECCEZIONALE FONOISOLANZA
DI PHONOFIRE®
PhoNoFire
®
è il Sistema con un’eccezionale fonoisolanza
ai rumori prodotti dagli scarichi.
Test di fonoisolanza: condizioni di prova
e risultati
Seguendo lo schema impiantistico della DIN 4109 e la
EN 14366 sono stati svolti test di fonoisolanza presso
l’Istituto per la fisica edilizia Fraunhofer di Stoccarda.
Il tubo è stato esaminato dal punto di vista della
fonotecnica in una struttura standard basandosi su
diversi volumi di scarico.

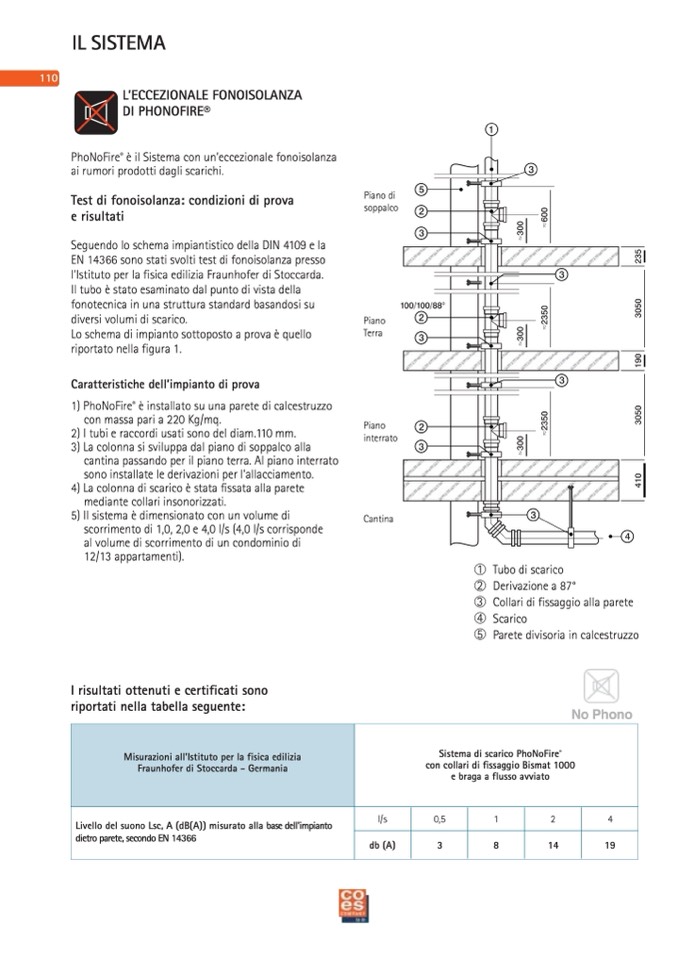

Lo schema di impianto sottoposto a prova è quello
riportato nella figura 1.
Caratteristiche dell’impianto di prova
1) PhoNoFire
®
è installato su una parete di calcestruzzo
con massa pari a 220 Kg/mq.
2) I tubi e raccordi usati sono del diam.110 mm.
3) La colonna si sviluppa dal piano di soppalco alla
cantina passando per il piano terra. Al piano interrato
sono installate le derivazioni per l’allacciamento.
4) La colonna di scarico è stata fissata alla parete
mediante collari insonorizzati.
5) Il sistema è dimensionato con un volume di
scorrimento di 1,0, 2,0 e 4,0 l/s (4,0 l/s corrisponde
al volume di scorrimento di un condominio di
12/13 appartamenti).
I risultati ottenuti e certificati sono
riportati nella tabella seguente:
Piano di
soppalco
Piano
Terra
Piano
interrato
Cantina
1 Tubo di scarico
2 Derivazione a 87°
3 Collari di fissaggio alla parete
4 Scarico
5 Parete divisoria in calcestruzzo
No Phono
Misurazioni all’Istituto per la fisica edilizia
Fraunhofer di Stoccarda - Germania
Sistema di scarico PhoNoFire
®
con collari di fissaggio Bismat 1000
e braga a flusso avviato
Livello del suono Lsc, A (dB(A)) misurato alla base dell'impianto
dietro parete, secondo EN 14366
l/s
0,5
1
2
4
db (A)
3
8
14
19
