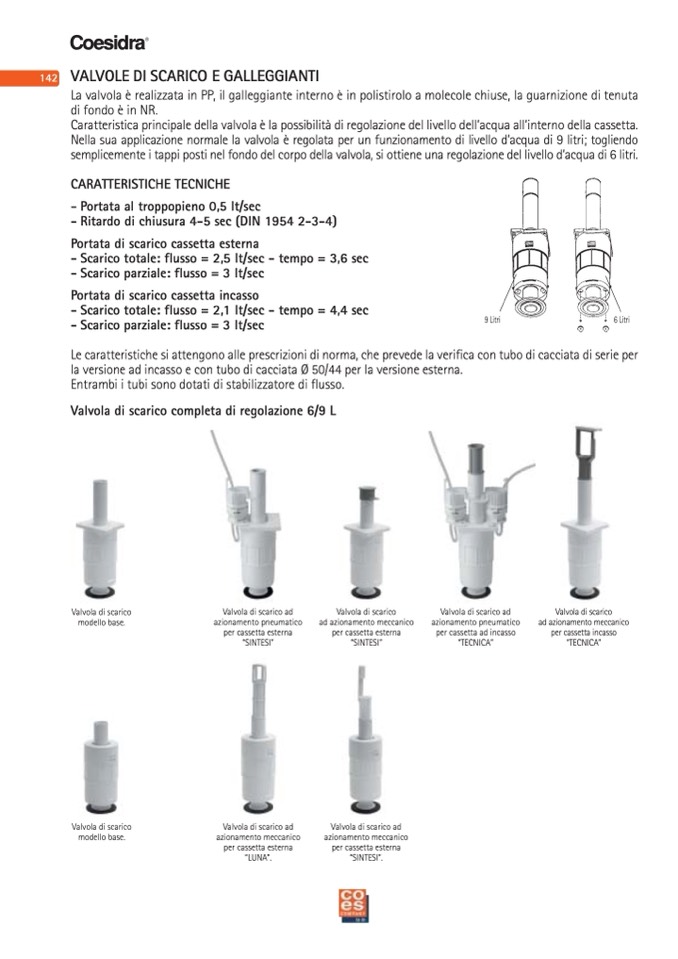

VALVOLE DI SCARICO E GALLEGGIANTI
La valvola è realizzata in PP, il galleggiante interno è in polistirolo a molecole chiuse, la guarnizione di tenuta
di fondo è in NR.
Caratteristica principale della valvola è la possibilità di regolazione del livello dell’acqua all’interno della cassetta.
Nella sua applicazione normale la valvola è regolata per un funzionamento di livello d’acqua di 9 litri; togliendo
semplicemente i tappi posti nel fondo del corpo della valvola, si ottiene una regolazione del livello d’acqua di 6 litri.
CARATTERISTICHE TECNICHE
- Portata al troppopieno 0,5 lt/sec
- Ritardo di chiusura 4-5 sec (DIN 1954 2-3-4)
Portata di scarico cassetta esterna
- Scarico totale: flusso = 2,5 lt/sec - tempo = 3,6 sec
- Scarico parziale: flusso = 3 lt/sec
Portata di scarico cassetta incasso
- Scarico totale: flusso = 2,1 lt/sec - tempo = 4,4 sec
- Scarico parziale: flusso = 3 lt/sec
9 Litri
6 Litri
Le caratteristiche si attengono alle prescrizioni di norma, che prevede la verifica con tubo di cacciata di serie per
la versione ad incasso e con tubo di cacciata Ø 50/44 per la versione esterna.
Entrambi i tubi sono dotati di stabilizzatore di flusso.
Valvola di scarico completa di regolazione 6/9 L
Valvola di scarico
modello base.
Valvola di scarico
modello base.
Valvola di scarico ad
azionamento pneumatico
per cassetta esterna
“SINTESI”
Valvola di scarico ad
azionamento meccanico
per cassetta esterna
“LUNA”.
Valvola di scarico
ad azionamento meccanico
per cassetta esterna
“SINTESI”
Valvola di scarico ad
azionamento meccanico
per cassetta esterna
“SINTESI”.
Valvola di scarico ad
azionamento pneumatico
per cassetta ad incasso
“TECNICA”
Valvola di scarico
ad azionamento meccanico
per cassetta incasso
“TECNICA”
