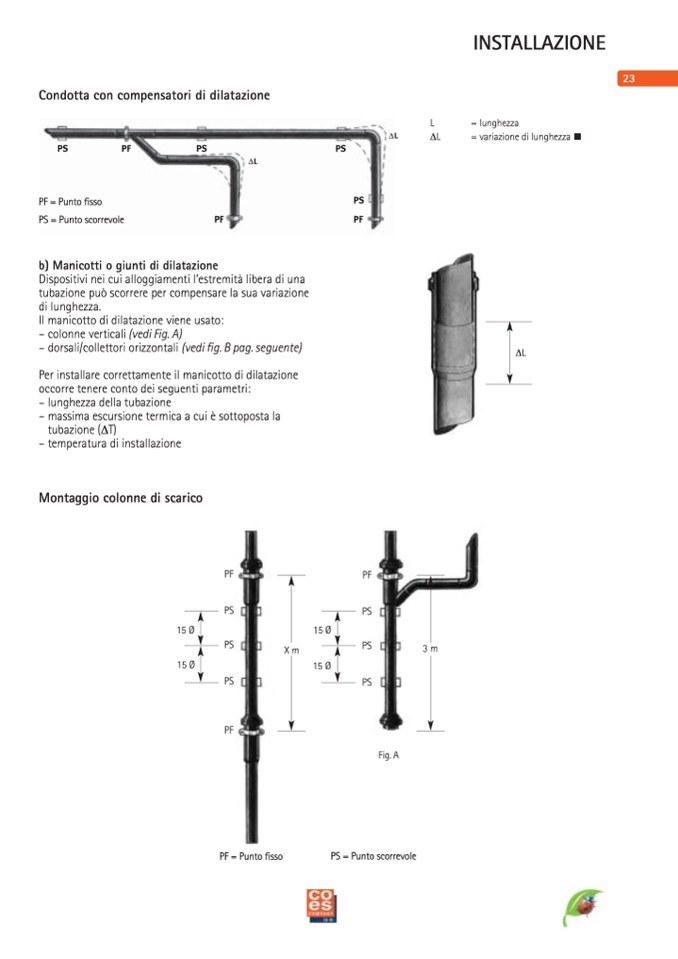

Condotta con compensatori di dilatazione

INSTALLAZIONE

L

= lunghezza

∆L

= variazione di lunghezza

23

P

S

P

F

PS

PS

∆L

PF = Punto fisso

PS = Punto scorrevole

PF

PS

PF

∆L

∆L

b) Manicotti o giunti di dilatazione

Dispositivi nei cui alloggiamenti l’estremità libera di una

tubazione può scorrere per compensare la sua variazione

di lunghezza.

Il manicotto di dilatazione viene usato:

– colonne verticali (vedi Fig. A)

– dorsali/collettori orizzontali (vedi fig. B pag. seguente)

Per installare correttamente il manicotto di dilatazione

occorre tenere conto dei seguenti parametri:

– lunghezza della tubazione

– massima escursione termica a cui è sottoposta la

tubazione (∆T)

– temperatura di installazione

Montaggio colonne di scarico

PF

PS

PS

PS

PF

PF = Punto fisso

PF

PS

X m

PS

15 Ø

PS

15 Ø

15 Ø

15 Ø

3m

PS = Punto scorrevole

Fig. A
