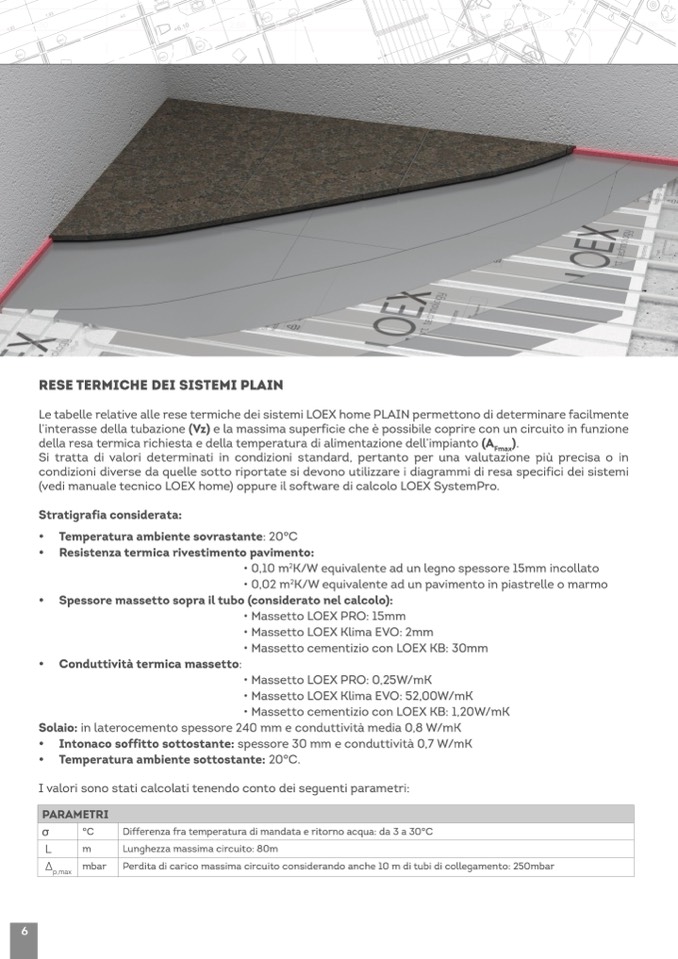

RESE TERMICHE DEI SISTEMI PLAIN

Le tabelle relative alle rese termiche dei sistemi LOEX home PLAIN permettono di determinare facilmente

l’interasse della tubazione (Vz) e la massima superficie che è possibile coprire con un circuito in funzione

della resa termica richiesta e della temperatura di alimentazione dell’impianto (A

Fmax

).

Si tratta di valori determinati in condizioni standard, pertanto per una valutazione più precisa o in

condizioni diverse da quelle sotto riportate si devono utilizzare i diagrammi di resa specifici dei sistemi

(vedi manuale tecnico LOEX home) oppure il software di calcolo LOEX SystemPro.

Stratigrafia considerata:

• Temperatura ambiente sovrastante: 20°C

• Resistenza termica rivestimento pavimento:

• 0,10 m

2

K/W equivalente ad un legno spessore 15mm incollato

• 0,02 m

2

K/W equivalente ad un pavimento in piastrelle o marmo

• Spessore massetto sopra il tubo (considerato nel calcolo):

• Conduttività termica massetto:

• Massetto LOEX PRO: 15mm

• Massetto LOEX Klima EVO: 2mm

• Massetto cementizio con LOEX KB: 30mm

• Massetto LOEX PRO: 0,25W/mK

• Massetto LOEX Klima EVO: 52,00W/mK

• Massetto cementizio con LOEX KB: 1,20W/mK

Solaio: in laterocemento spessore 240 mm e conduttività media 0,8 W/mK

• Intonaco soffitto sottostante: spessore 30 mm e conduttività 0,7 W/mK

• Temperatura ambiente sottostante: 20°C.

I valori sono stati calcolati tenendo conto dei seguenti parametri:

PARAMETRI

σ

°C

L

m

∆

p,max

mbar

Differenza fra temperatura di mandata e ritorno acqua: da 3 a 30°C

Lunghezza massima circuito: 80m

Perdita di carico massima circuito considerando anche 10 m di tubi di collegamento: 250mbar
