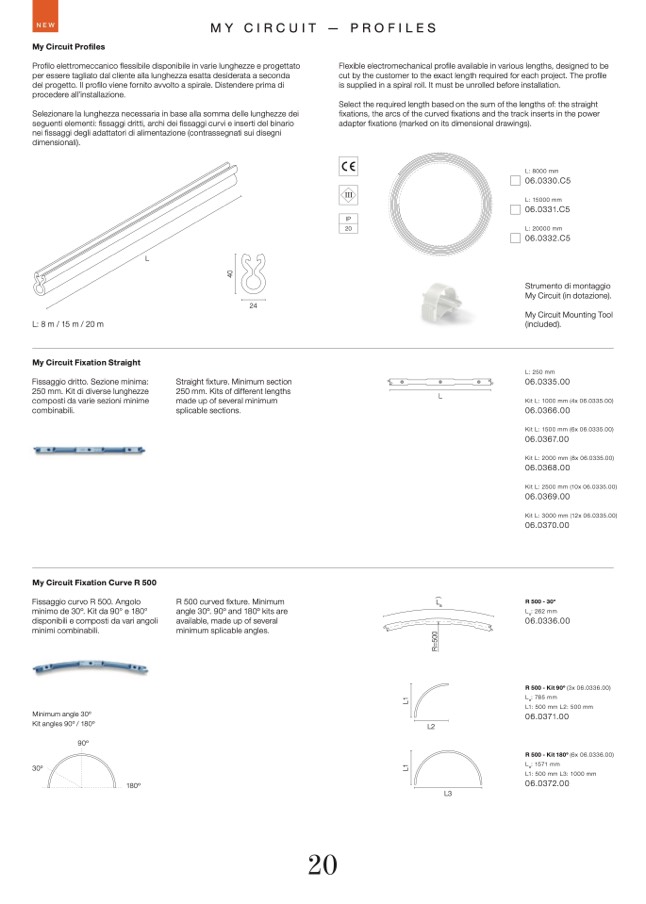

MY CIRCUIT — PROFILES
My Circuit Profiles
Profilo elettromeccanico flessibile disponibile in varie lunghezze e progettato
per essere tagliato dal cliente alla lunghezza esatta desiderata a seconda
del progetto. Il profilo viene fornito avvolto a spirale. Distendere prima di
procedere all’installazione.
Selezionare la lunghezza necessaria in base alla somma delle lunghezze dei
seguenti elementi: fissaggi dritti, archi dei fissaggi curvi e inserti del binario
nei fissaggi degli adattatori di alimentazione (contrassegnati sui disegni
dimensionali).
Flexible electromechanical profile available in various lengths, designed to be
cut by the customer to the exact length required for each project. The profile
is supplied in a spiral roll. It must be unrolled before installation.
Select the required length based on the sum of the lengths of: the straight
fixations, the arcs of the curved fixations and the track inserts in the power
adapter fixations (marked on its dimensional drawings).
L: 8 m / 15 m / 20 m
24
Straight fixture. Minimum section
250 mm. Kits of different lengths
made up of several minimum
splicable sections.
My Circuit Fixation Straight
Fissaggio dritto. Sezione minima:
250 mm. Kit di diverse lunghezze
composti da varie sezioni minime
combinabili.
L
My Circuit Fixation Curve R 500
Fissaggio curvo R 500. Angolo
minimo de 30o. Kit da 90° e 180°
disponibili e composti da vari angoli
minimi combinabili.
R 500 curved fixture. Minimum
angle 30o. 90o and 180o kits are
available, made up of several
minimum splicable angles.
L
a
L2
L2
L2
L3
L3
Minimum angle 30o
Kit angles 90o / 180o
90o
30o
180o
L
20
IP
20
L: 8000 mm
06.0330.C5
L: 15000 mm
06.0331.C5
L: 20000 mm
06.0332.C5
Strumento di montaggio
My Circuit (in dotazione).
My Circuit Mounting Tool
(included).
L: 250 mm
06.0335.00
Kit L: 1000 mm (4x 06.0335.00)
06.0366.00
Kit L: 1500 mm (6x 06.0335.00)
06.0367.00
Kit L: 2000 mm (8x 06.0335.00)
06.0368.00
Kit L: 2500 mm (10x 06.0335.00)
06.0369.00
Kit L: 3000 mm (12x 06.0335.00)
06.0370.00
R 500 - 30o
L
a
: 262 mm
06.0336.00
R 500 - Kit 90o (3x 06.0336.00)
L
a
: 785 mm
L1: 500 mm L2: 500 mm
06.0371.00
R 500 - Kit 180o (6x 06.0336.00)
L
a
: 1571 mm
L1: 500 mm L3: 1000 mm
06.0372.00
L
1
L
1
L
1
L
1
R
=
5
0
0
L
1
4
0
