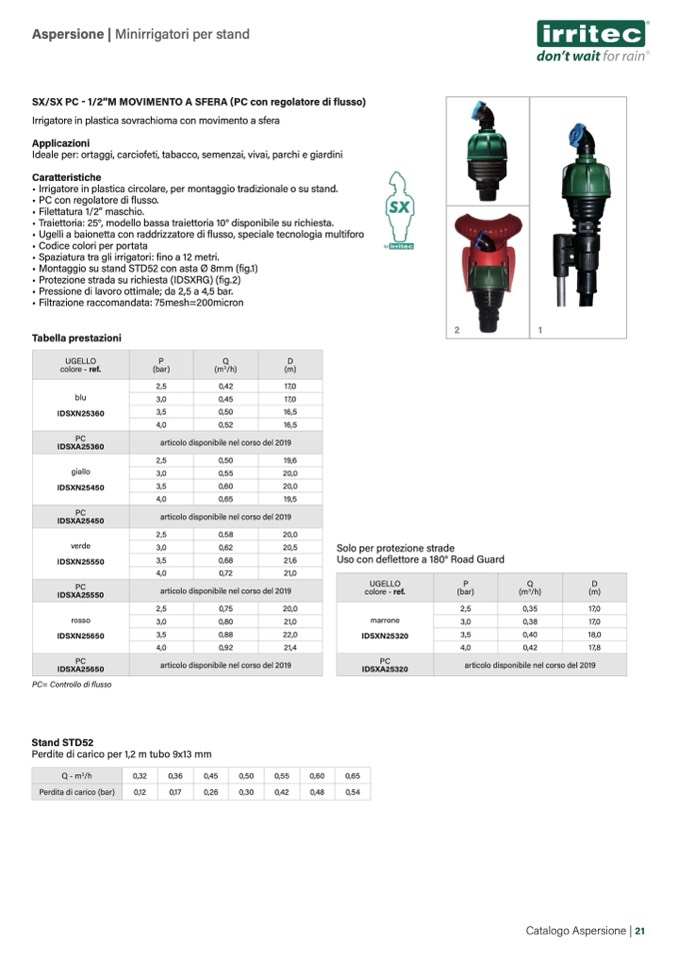

Aspersione | Minirrigatori per stand
SX/SX PC - 1/2”M MOVIMENTO A SFERA (PC con regolatore di flusso)
Irrigatore in plastica sovrachioma con movimento a sfera
Applicazioni
Ideale per: ortaggi, carciofeti, tabacco, semenzai, vivai, parchi e giardini
Caratteristiche
• Irrigatore in plastica circolare, per montaggio tradizionale o su stand.
• PC con regolatore di flusso.
• Filettatura 1/2” maschio.
• Traiettoria: 25°, modello bassa traiettoria 10° disponibile su richiesta.
• Ugelli a baionetta con raddrizzatore di flusso, speciale tecnologia multiforo
• Codice colori per portata
1
2
• Spaziatura tra gli irrigatori: fino a 12 metri.
• Montaggio su stand STD52 con asta Ø 8mm (fig.1)
• Protezione strada su richiesta (IDSXRG) (fig.2)
• Pressione di lavoro ottimale; da 2,5 a 4,5 bar.
• Filtrazione raccomandata: 75mesh=200micron
Tabella prestazioni
UGELLO
colore - ref.
P
(bar)
Q
(m
3
/h)
D
(m)
blu
IDSXN25360
2,5
0,42
17,0
3,0
0,45
17,0
3,5
0,50
16,5
4,0
0,52
16,5
PC
IDSXA25360
articolo disponibile nel corso del 2019
giallo
IDSXN25450
2,5
0,50
19,6
3,0
0,55
20,0
3,5
0,60
20,0
4,0
0,65
19,5
PC
IDSXA25450
articolo disponibile nel corso del 2019
verde
IDSXN25550
2,5
0,58
20,0
3,0
0,62
20,5
3,5
0,68
21,6
4,0
0,72
21,0
PC
IDSXA25550
articolo disponibile nel corso del 2019
rosso
IDSXN25650
2,5
0,75
20,0
3,0
0,80
21,0
3,5
0,88
22,0
4,0
0,92
21,4
PC
IDSXA25650
articolo disponibile nel corso del 2019
PC= Controllo di flusso
Stand STD52
Perdite di carico per 1,2 m tubo 9x13 mm
Solo per protezione strade
Uso con deflettore a 180° Road Guard
UGELLO
colore - ref.
P
(bar)
Q
(m
3
/h)
D
(m)
marrone
IDSXN25320
2,5
0,35
17,0
3,0
0,38
17,0
3,5
0,40
18,0
4,0
0,42
17,8
PC
IDSXA25320
articolo disponibile nel corso del 2019
Q - m
3
/h
0,32
0,36
0,45
0,50
0,55
0,60
0,65
Perdita di carico (bar)
0,12
0,17
0,26
0,30
0,42
0,48
0,54
Catalogo Aspersione | 21
