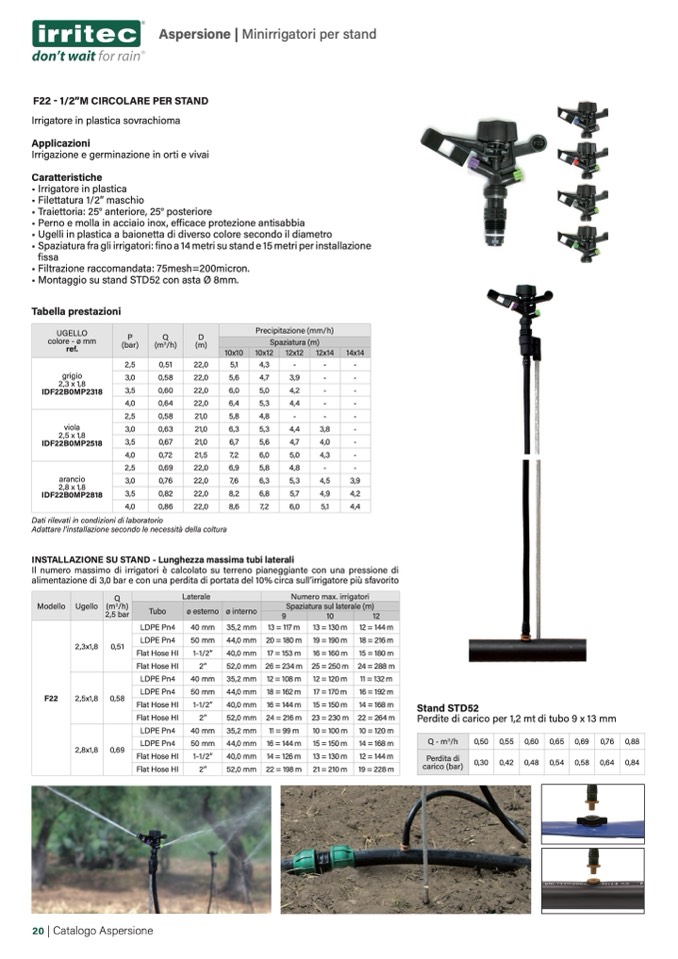

Aspersione | Minirrigatori per stand
F22 - 1/2”M CIRCOLARE PER STAND
Irrigatore in plastica sovrachioma
Applicazioni
Irrigazione e germinazione in orti e vivai
Caratteristiche
• Irrigatore in plastica
• Filettatura 1/2” maschio
• Traiettoria: 25° anteriore, 25° posteriore
• Perno e molla in acciaio inox, efficace protezione antisabbia
• Ugelli in plastica a baionetta di diverso colore secondo il diametro
• Spaziatura fra gli irrigatori: fino a 14 metri su stand e 15 metri per installazione
fissa
• Filtrazione raccomandata: 75mesh=200micron.
• Montaggio su stand STD52 con asta Ø 8mm.
Tabella prestazioni
UGELLO
colore - ø mm
ref.
P
(bar)
Q
(m
3
/h)
D
(m)
Precipitazione (mm/h)
Spaziatura (m)
10x10
10x12
12x12
12x14
14x14
grigio
2,3 x 1,8
IDF22B0MP2318
2,5
0,51
22,0
5,1
4,3
-
-
-
3,0
0,58
22,0
5,6
4,7
3,9
-
-
3,5
0,60
22,0
6,0
5,0
4,2
-
-
4,0
0,64
22,0
6,4
5,3
4,4
-
-
viola
2,5 x 1,8
IDF22B0MP2518
2,5
0,58
21,0
5,8
4,8
-
-
-
3,0
0,63
21,0
6,3
5,3
4,4
3,8
-
3,5
0,67
21,0
6,7
5,6
4,7
4,0
-
4,0
0,72
21,5
7,2
6,0
5,0
4,3
-
arancio
2,8 x 1,8
IDF22B0MP2818
2,5
0,69
22,0
6,9
5,8
4,8
-
-
3,0
0,76
22,0
7,6
6,3
5,3
4,5
3,9
3,5
0,82
22,0
8,2
6,8
5,7
4,9
4,2
4,0
0,86
22,0
8,6
7,2
6,0
5,1
4,4
Dati rilevati in condizioni di laboratorio
Adattare l’installazione secondo le necessit
à della coltura
INSTALLAZIONE SU STAND - Lunghezza massima tubi laterali
Il numero massimo di irrigatori è calcolato su terreno pianeggiante con una pressione di
alimentazione di 3,0 bar e con una perdita di portata del 10% circa sull’irrigatore più sfavorito
Modello
Ugello
Q
(m
3
/h)
2,5 bar
Laterale
Numero max. irrigatori
Tubo
ø esterno
ø interno
Spaziatura sul laterale (m)
9
10
12
F22
2,3x1,8
0,51
LDPE Pn4
40 mm
35,2 mm
13=117m
13=130m
12=144m
LDPE Pn4
50 mm
44,0 mm
20=180m
19=190m
18=216m
Flat Hose HI
1-1/2”
40,0 mm
17=153m
16=160m
15=180m
Flat Hose HI
2”
52,0 mm
26=234m
25=250m
24=288m
2,5x1,8
0,58
LDPE Pn4
40 mm
35,2 mm
12=108m
12=120m
11=132m
LDPE Pn4
50 mm
44,0 mm
18=162m
17=170m
16=192m
Flat Hose HI
1-1/2”
40,0 mm
16=144m
15=150m
14=168m
Flat Hose HI
2”
52,0 mm
24=216m
23=230m
22=264m
2,8x1,8
0,69
LDPE Pn4
40 mm
35,2 mm
11=99m
10=100m
10=120m
LDPE Pn4
50 mm
44,0 mm
16=144m
15=150m
14=168m
Flat Hose HI
1-1/2”
40,0 mm
14=126m
13=130m
12=144m
Flat Hose HI
2”
52,0 mm
22=198m
21=210m
19=228m
Stand STD52
Perdite di carico per 1,2 mt di tubo 9 x 13 mm
Q - m
3
/h
0,50
0,55
0,60
0,65
0,69
0,76
0,88
Perdita di
carico (bar)
0,30
0,42
0,48
0,54
0,58
0,64
0,84
20 | Catalogo Aspersione
