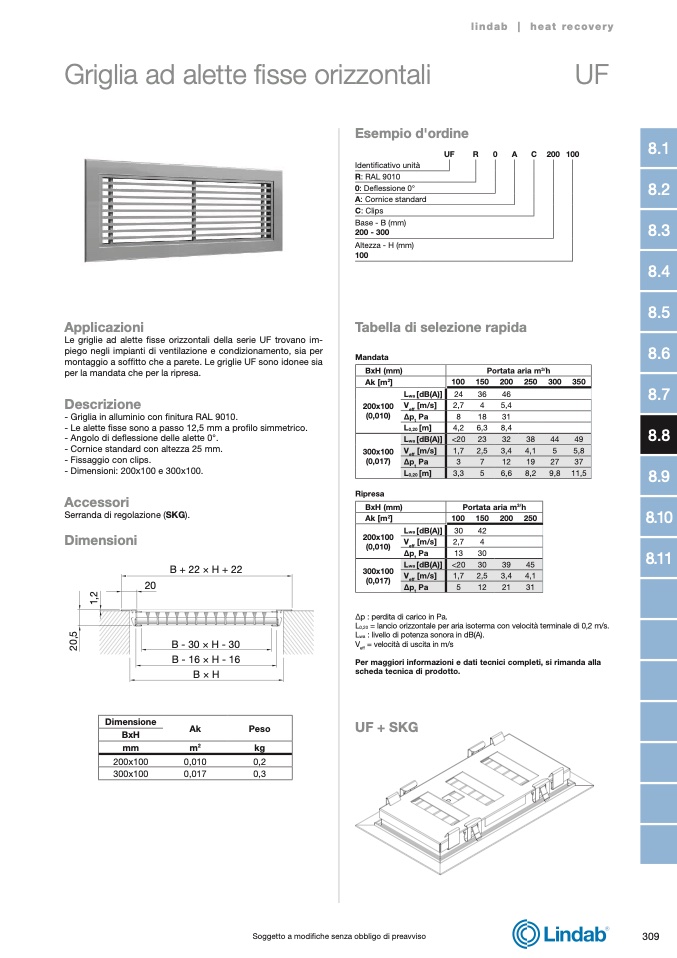

Griglia ad alette
fisse orizzontali
UF
lindab | heat recovery
Esempio d'ordine
UF
R
0
A
C
200 100
Identificativo unità
R: RAL 9010
0: Deflessione 0°
A: Cornice standard
C: Clips
Base - B (mm)
200 - 300
Altezza - H (mm)
100
Applicazioni
Le griglie ad alette fisse orizzontali della serie UF trovano im-
piego negli impianti di ventilazione e condizionamento, sia per
montaggio a soffitto che a parete. Le griglie UF sono idonee sia
per la mandata che per la ripresa.
Descrizione
- Griglia in alluminio con finitura RAL 9010.
- Le alette fisse sono a passo 12,5 mm a profilo simmetrico.
- Angolo di deflessione delle alette 0°.
- Cornice standard con altezza 25 mm.
- Fissaggio con clips.
- Dimensioni: 200x100 e 300x100.
Accessori
Serranda di regolazione (SKG).
Dimensioni
B + 22 × H + 22
20
B - 30 × H - 30
B - 16 × H - 16
Tabella di selezione rapida
Mandata
Ripresa
Δp : perdita di carico in Pa.
L
0,20
= lancio orizzontale per aria isoterma con velocità terminale di 0,2 m/s.
L
wa
: livello di potenza sonora in dB(A).
V
eff
= velocità di uscita in m/s
Per maggiori informazioni e dati tecnici completi, si rimanda alla
scheda tecnica di prodotto.
UF + SKG
BxH (mm)
Portata aria m
3/
h
Ak [m
2
]
100
150
200
250
300
350
L
wa
[dB(A)]
200x100
V
eff
[m/s]
(0,010)
Δp Pa
t
L
0,20
[m]
24
36
46
2,7
4
5,4
8
18
31
4,2
6,3
8,4
300x100
(0,017)
L
wa
[dB(A)]
<20
23
32
38
44
49
V [m/s]
eff
1,7
2,5
3,4
4,1
5
5,8
Δp Pa
t
3
7
12
19
27
37
L
0,20
[m]
3,3
5
6,6
8,2
9,8
11,5
BxH (mm)
Portata aria m
3/
h
Ak [m
2
]
100
150
200
250
L
wa
[dB(A)]
200x100
V [m/s]
(0,010)
eff
Δp Pa
t
30
42
2,7
4
13
30
300x100
(0,017)
L
wa
[dB(A)]
<20
30
39
45
V [m/s]
eff
1,7
2,5
3,4
4,1
Δp Pa
t
5
12
21
31
B× H
Dimensione
BxH
Ak
Peso
mm
m
2
kg
200x100
0,010
0,2
300x100
0,017
0,3
Soggetto a modifiche senza obbligo di preavviso
