8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
8.11
BxH (mm)
Portata aria m
3/
h
Ak [m
2
]
100
150
200
250
300
350
L
wa
[dB(A)]
200x100
V
k
[m/s]
(0,012)
Δp Pa
t
L
0,20
[m]
20
32
41
2,4
3,6
4,8
4
10
17
4,5
6,6
8,7
300x100
(0,018)
L
wa
[dB(A)]
21
29
35
41
45
V [m/s]
kf
2,3
3
3,7
4,5
5,2
Δp Pa
t
4
7
10
15
21
L
0,20
[m]
5,1
6,8
8,2
9,8
11,4
lindab | heat recovery

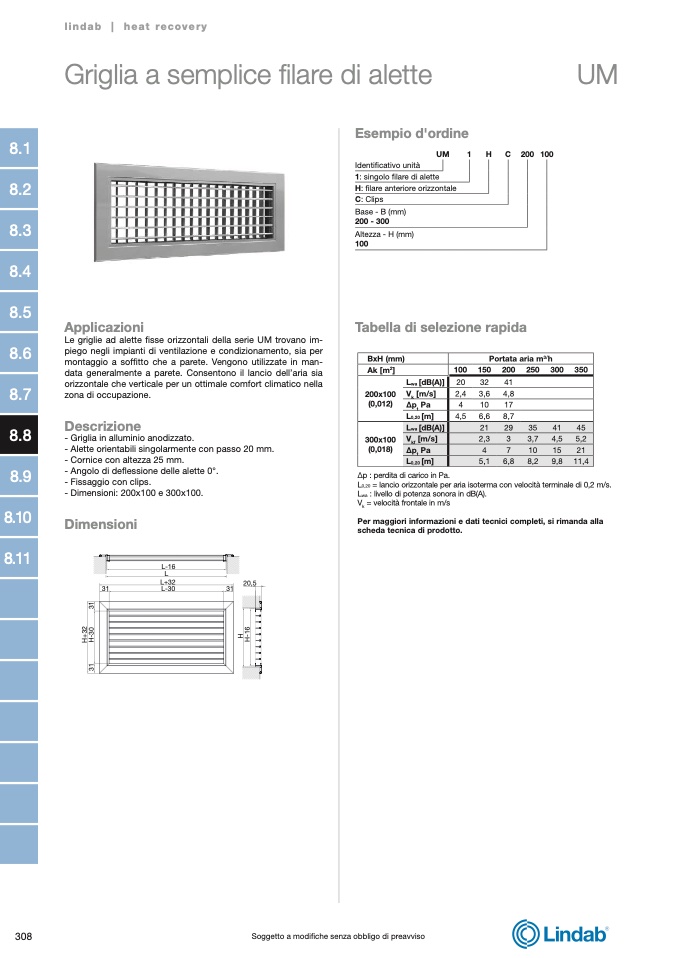

Griglia a semplice filare di alette
UM
Applicazioni
Le griglie ad alette fisse orizzontali della serie UM trovano im-
piego negli impianti di ventilazione e condizionamento, sia per
montaggio a soffitto che a parete. Vengono utilizzate in man-
data generalmente a parete. Consentono il lancio dell’aria sia
orizzontale che verticale per un ottimale comfort climatico nella
zona di occupazione.
Descrizione
- Griglia in alluminio anodizzato.
- Alette orientabili singolarmente con passo 20 mm.
- Cornice con altezza 25 mm.
- Angolo di deflessione delle alette 0°.
- Fissaggio con clips.
- Dimensioni: 200x100 e 300x100.
Esempio d'ordine
UM
1
H
C
200 100
Identificativo unità
1: singolo filare di alette
H: filare anteriore orizzontale
C: Clips
Base - B (mm)
200 - 300
Altezza - H (mm)
100
Tabella di selezione rapida
Δp : perdita di carico in Pa.
L
0,20
= lancio orizzontale per aria isoterma con velocità terminale di 0,2 m/s.
L
wa
: livello di potenza sonora in dB(A).
V = velocità frontale in m/s
k
Per maggiori informazioni e dati tecnici completi, si rimanda alla
scheda tecnica di prodotto.
Dimensioni
31
L-16
L
L+32
L-30
31
20,5
308
Soggetto a modifiche senza obbligo di preavviso
H
+
3
2
3
1
H
-
3
0
3
1
H
H
-
1
6
