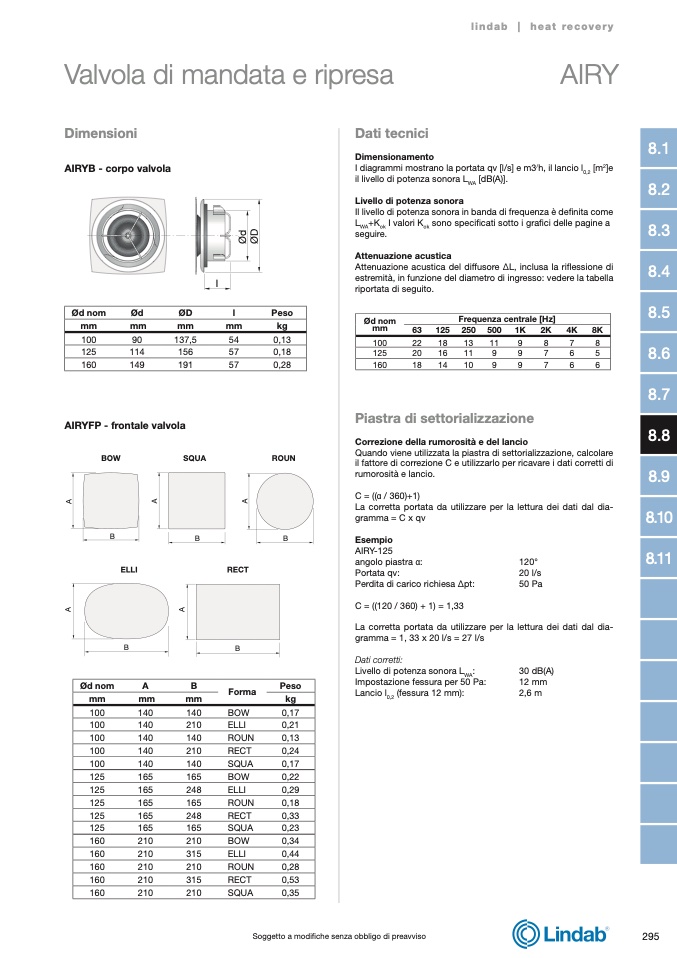

Valvola di mandata e ripresa
AIRY
lindab | heat recovery
Dimensioni
AIRYB - corpo valvola
Dati tecnici
Dimensionamento
I diagrammi mostrano la portata qv [l/s] e m3
/
h, il lancio l
0,2
[m
2
]e
il livello di potenza sonora L
WA
[dB(A)].
Livello di potenza sonora
Il livello di potenza sonora in banda di frequenza è definita come
L
WA
+K
ok
I valori K
ok
sono specificati sotto i grafici delle pagine a
seguire.
Attenuazione acustica
Attenuazione acustica del diffusore ΔL, inclusa la riflessione di
estremità, in funzione del diametro di ingresso: vedere la tabella
riportata di seguito.
Piastra di settorializzazione
Correzione della rumorosità e del lancio
Quando viene utilizzata la piastra di settorializzazione, calcolare
il fattore di correzione C e utilizzarlo per ricavare i dati corretti di
rumorosità e lancio.
C = ((α / 360)+1)
La corretta portata da utilizzare per la lettura dei dati dal dia-
gramma = C x qv
l
Ød nom
Ød
ØD
l
Peso
mm
mm
mm
mm
kg
100
90
137,5
54
0,13
125
114
156
57
0,18
160
149
191
57
0,28
Ød nom
mm
Frequenza centrale [Hz]
63
125
250
500
1K
2K
4K
8K
100
22
18
13
11
9
8
7
8
125
20
16
11
9
9
7
6
5
160
18
14
10
9
9
7
6
6
AIRYFP - frontale valvola
BOW
ELLI
B
SQUA
ROUN
B
B
B
8.1
8.2
8.3
8.4
8.5
8.6
8.7
8.8
8.9
8.10
RECT
Esempio
AIRY-125
angolo piastra α:
Portata qv:
Perdita di carico richiesa Δpt:
C = ((120 / 360) + 1) = 1,33
120°
20 l/s
50 Pa
8.11
La corretta portata da utilizzare per la lettura dei dati dal dia-
gramma = 1, 33 x 20 l/s = 27 l/s
B
Dati corretti:
Livello di potenza sonora L
WA
:
Impostazione fessura per 50 Pa:
Lancio l
0,2
(fessura 12 mm):
30 dB(A)
12 mm
2,6 m
Ød nom
A
B
mm
mm
mm
Forma
Peso
kg
100
140
140
BOW
0,17
100
140
210
ELLI
0,21
100
140
140
ROUN
0,13
100
140
210
RECT
0,24
100
140
140
SQUA
0,17
125
165
165
BOW
0,22
125
165
248
ELLI
0,29
125
165
165
ROUN
0,18
125
165
248
RECT
0,33
125
165
165
SQUA
0,23
160
210
210
BOW
0,34
160
210
315
ELLI
0,44
160
210
210
ROUN
0,28
160
210
315
RECT
0,53
160
210
210
SQUA
0,35
