lindab | heat recovery

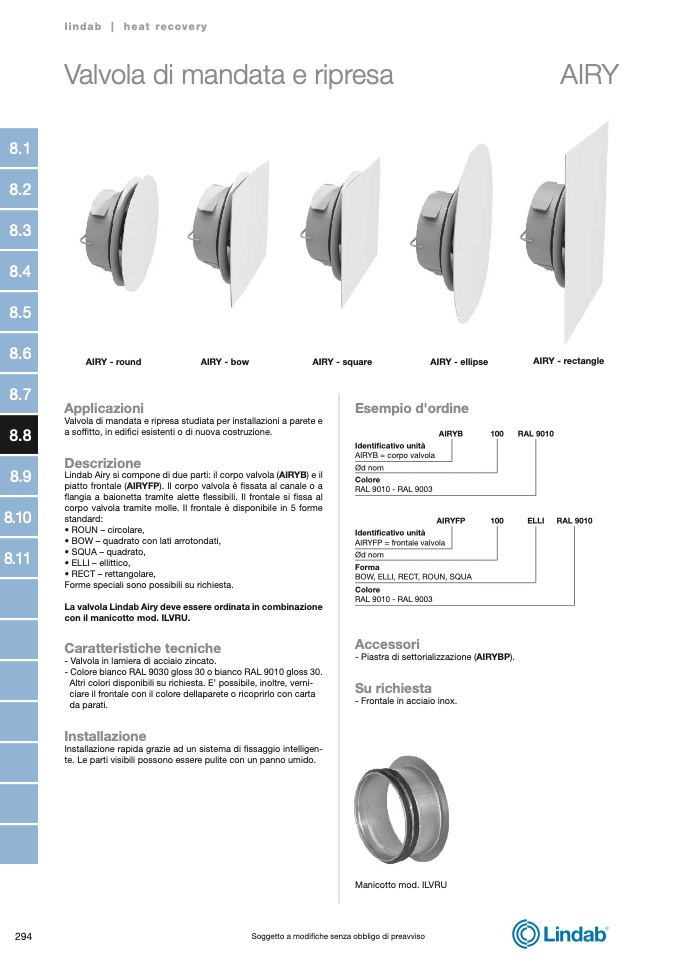

Valvola di mandata e ripresa

AIRY - round

AIRY - bow

AIRY - square

AIRY - ellipse

AIRY

Applicazioni

Valvola di mandata e ripresa studiata per installazioni a parete e

a soffitto, in edifici esistenti o di nuova costruzione.

Descrizione

Lindab Airy si compone di due parti: il corpo valvola (AIRYB) e il

piatto frontale (AIRYFP). Il corpo valvola è fissata al canale o a

flangia a baionetta tramite alette flessibili. Il frontale si fissa al

corpo valvola tramite molle. Il frontale è disponibile in 5 forme

standard:

• ROUN – circolare,

• BOW – quadrato con lati arrotondati,

• SQUA – quadrato,

• ELLI – ellittico,

• RECT – rettangolare,

Forme speciali sono possibili su richiesta.

La valvola Lindab Airy deve essere ordinata in combinazione

con il manicotto mod. ILVRU.

Caratteristiche tecniche

- Valvola in lamiera di acciaio zincato.

- Colore bianco RAL 9030 gloss 30 o bianco RAL 9010 gloss 30.

Altri colori disponibili su richiesta. E’ possibile, inoltre, verni-

ciare il frontale con il colore dellaparete o ricoprirlo con carta

da parati.

Installazione

Installazione rapida grazie ad un sistema di

fissaggio intelligen-

te. Le parti visibili possono essere pulite con un panno umido.

Esempio d'ordine

AIRY - rectangle

RAL 9010

ELLI

RAL 9010

Identificativo unità

AIRYB = corpo valvola

Ød nom

Colore

RAL 9010 - RAL 9003

Identificativo unità

AIRYB

100

AIRYFP

100

AIRYFP = frontale valvola

Ød nom

Forma

BOW, ELLI, RECT, ROUN, SQUA

Colore

RAL 9010 - RAL 9003

Accessori

- Piastra di settorializzazione (AIRYBP).

Su richiesta

- Frontale in acciaio inox.

Manicotto mod. ILVRU

294

Soggetto a modifiche senza obbligo di preavviso
