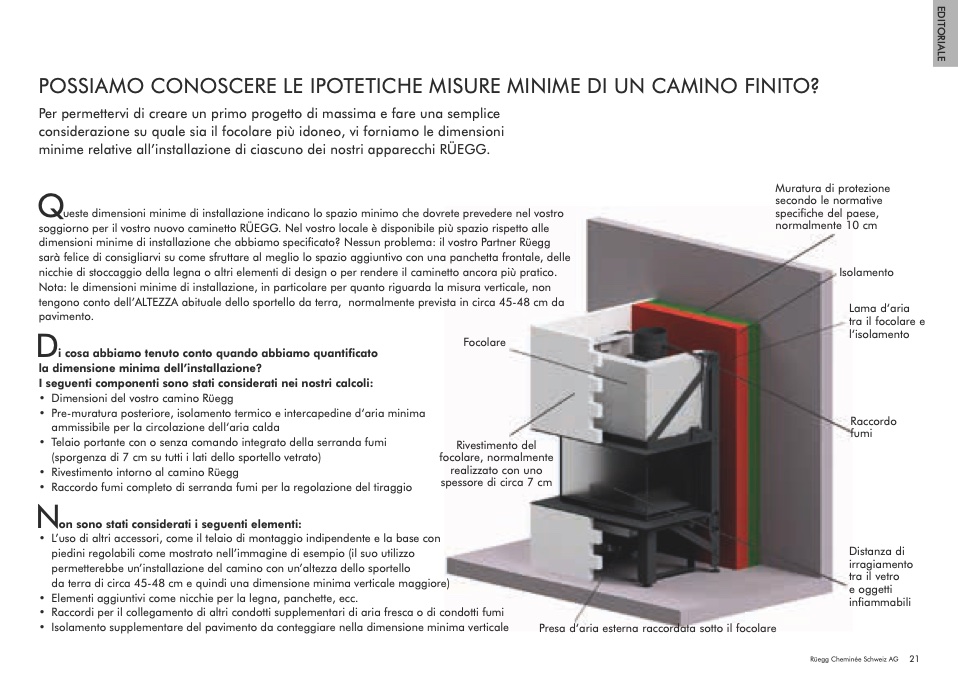

POSSIAMO CONOSCERE LE IPOTETICHE MISURE MINIME DI UN CAMINO FINITO?

Per permettervi di creare un primo progetto di massima e fare una semplice

considerazione su quale sia il focolare più idoneo, vi forniamo le dimensioni

minime relative all’installazione di ciascuno dei nostri apparecchi RÜEGG.

Q

ueste dimensioni minime di installazione indicano lo spazio minimo che dovrete prevedere nel vostro

soggiorno per il vostro nuovo caminetto RÜEGG. Nel vostro locale è disponibile più spazio rispetto alle

dimensioni minime di installazione che abbiamo specificato? Nessun problema: il vostro Partner Rüegg

sarà felice di consigliarvi su come sfruttare al meglio lo spazio aggiuntivo con una panchetta frontale, delle

nicchie di stoccaggio della legna o altri elementi di design o per rendere il caminetto ancora più pratico.

Nota: le dimensioni minime di installazione, in particolare per quanto riguarda la misura verticale, non

tengono conto dell’ALTEZZA abituale dello sportello da terra, normalmente prevista in circa 45-48 cm da

pavimento.

Muratura di protezione

secondo le normative

specifiche del paese,

normalmente 10 cm

Isolamento

Lama d‘aria

tra il focolare e

l‘isolamento

Raccordo

fumi

D

i cosa abbiamo tenuto conto quando abbiamo quantificato

la dimensione minima dell’installazione?

I seguenti componenti sono stati considerati nei nostri calcoli:

• Dimensioni del vostro camino Rüegg

• Pre-muratura posteriore, isolamento termico e intercapedine d‘aria minima

ammissibile per la circolazione dell‘aria calda

• Telaio portante con o senza comando integrato della serranda fumi

(sporgenza di 7 cm su tutti i lati dello sportello vetrato)

• Rivestimento intorno al camino Rüegg

• Raccordo fumi completo di serranda fumi per la regolazione del tiraggio

Focolare

Rivestimento del

focolare, normalmente

realizzato con uno

spessore di circa 7 cm

N

on sono stati considerati i seguenti elementi:

• L’uso di altri accessori, come il telaio di montaggio indipendente e la base con

piedini regolabili come mostrato nell’immagine di esempio (il suo utilizzo

permetterebbe un’installazione del camino con un’altezza dello sportello

da terra di circa 45-48 cm e quindi una dimensione minima verticale maggiore)

• Elementi aggiuntivi come nicchie per la legna, panchette, ecc.

• Raccordi per il collegamento di altri condotti supplementari di aria fresca o di condotti fumi

• Isolamento supplementare del pavimento da conteggiare nella dimensione minima verticale

Distanza di

irragiamento

tra il vetro

e oggetti

infiammabili

Presa d‘aria esterna raccordata sotto il focolare
