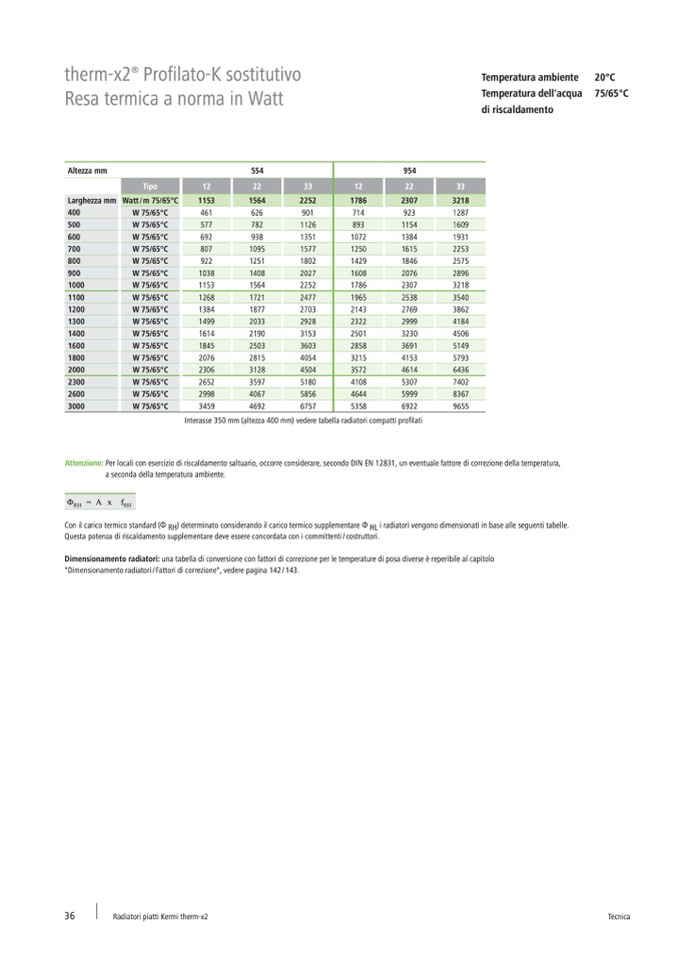

therm-x2

®

Profilato-K sostitutivo

Temperatura ambiente

20°C

75/65°C

Resa termica a norma in Watt

Altezza mm

554

954

Tipo

12

22

33

12

22

33

Temperatura dell'acqua

di riscaldamento

Larghezza mm Watt / m 75/65°C

1153

1564

2252

1786

2307

3218

400

W 75/65°C

461

626

901

714

923

1287

500

W 75/65°C

577

782

1126

893

1154

1609

600

W 75/65°C

692

938

1351

1072

1384

1931

700

W 75/65°C

807

1095

1577

1250

1615

2253

800

W 75/65°C

922

1251

1802

1429

1846

2575

900

W 75/65°C

1038

1408

2027

1608

2076

2896

1000

W 75/65°C

1153

1564

2252

1786

2307

3218

1100

W 75/65°C

1268

1721

2477

1965

2538

3540

1200

W 75/65°C

1384

1877

2703

2143

2769

3862

1300

W 75/65°C

1499

2033

2928

2322

2999

4184

1400

W 75/65°C

1614

2190

3153

2501

3230

4506

1600

W 75/65°C

1845

2503

3603

2858

3691

5149

1800

W 75/65°C

2076

2815

4054

3215

4153

5793

2000

W 75/65°C

2306

3128

4504

3572

4614

6436

2300

W 75/65°C

2652

3597

5180

4108

5307

7402

2600

W 75/65°C

2998

4067

5856

4644

5999

8367

3000

W 75/65°C

3459

4692

6757

5358

6922

9655

Interasse 350 mm (altezza 400 mm) vedere tabella radiatori compatti profilati

Attenzione: Per locali con esercizio di riscaldamento saltuario, occorre considerare, secondo DIN EN 12831, un eventuale fattore di correzione della temperatura,

a seconda della temperatura ambiente.

Con il carico termico standard (Φ RH) determinato considerando il carico termico supplementare Φ HL i radiatori vengono dimensionati in base alle seguenti tabelle.

Questa potenza di riscaldamento supplementare deve essere concordata con i committenti / costruttori.

Dimensionamento radiatori: una tabella di conversione con fattori di correzione per le temperature di posa diverse è reperibile al capitolo

"Dimensionamento radiatori / Fattori di correzione", vedere pagina 142 / 143.

�

RH

=

A

x

f

RH

36

Radiatori piatti Kermi therm-x2

Tecnica
