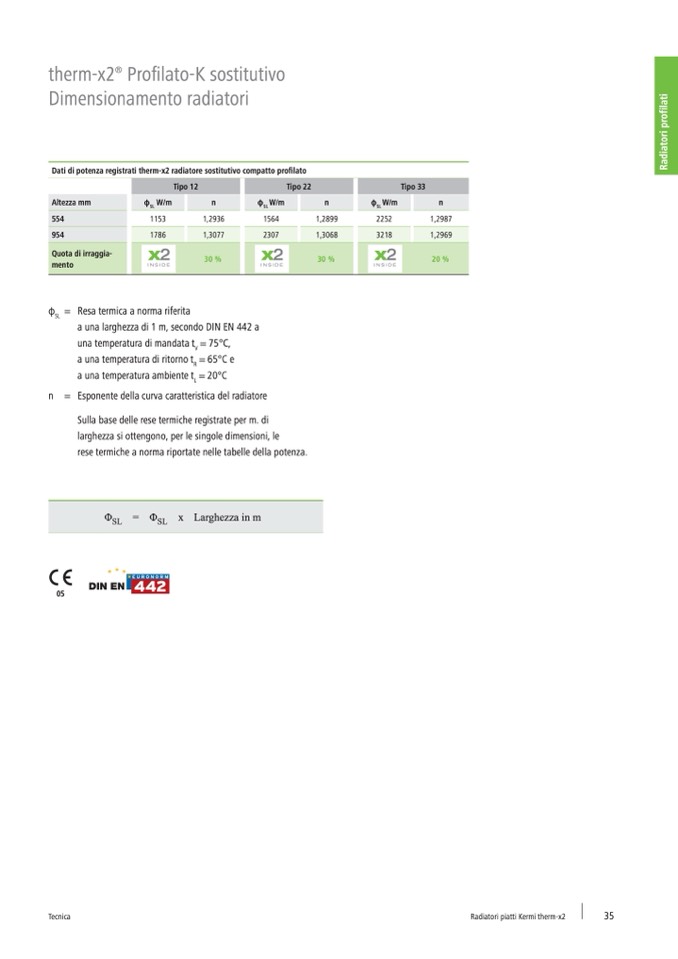

therm-x2

®

Profilato-K sostitutivo

Dimensionamento radiatori

Dati di potenza registrati therm-x2 radiatore sostitutivo compatto profilato

Altezza mm

φ

SL

W/m

Tipo 12

n

φ

SL

W/m

Tipo 22

n

φ

SL

W/m

Tipo 33

n

554

1153

1,2936

1564

1,2899

2252

954

Quota di irraggia-

mento

1786

1,3077

30 %

2307

1,3068

30 %

3218

1,2969

20 %

1,2987

n

=

Resa termica a norma riferita

a una larghezza di 1 m, secondo DIN EN 442 a

una temperatura di mandata t

V

= 75°C,

a una temperatura di ritorno t

R

= 65°C e

a una temperatura ambiente t

L

= 20°C

Esponente della curva caratteristica del radiatore

Sulla base delle rese termiche registrate per m. di

larghezza si ottengono, per le singole dimensioni, le

rese termiche a norma riportate nelle tabelle della potenza.

05

φ

SL

=

�

SL

=

�

SL

x

Larghezza in m
