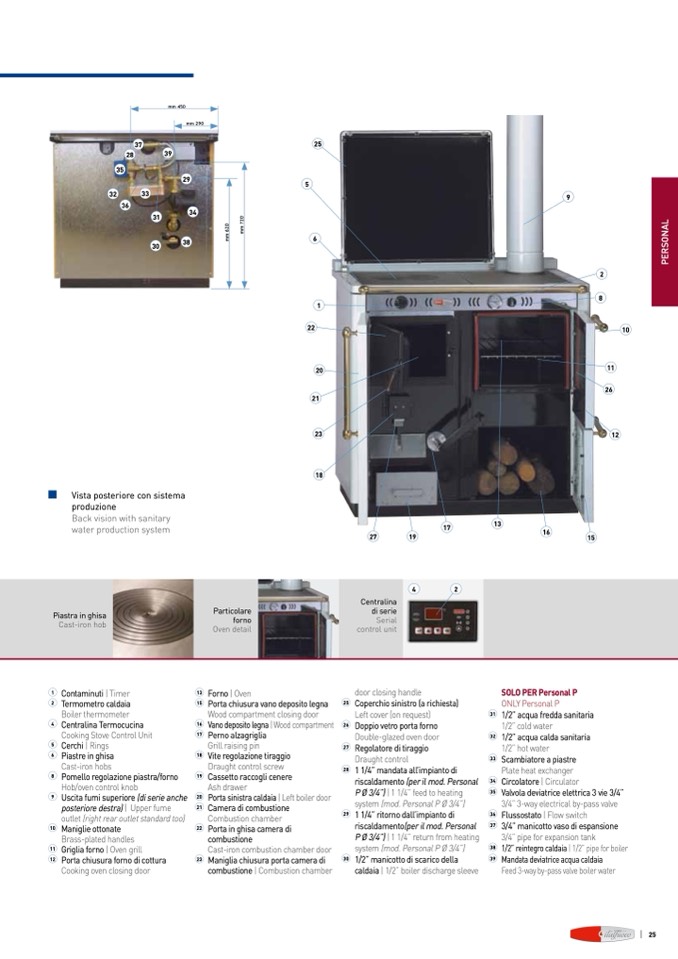

vista posteriore con sistema

produzione

Back vision with sanitary

water production system

27

19

17

13

16

2

8

10

11

26

12

15

Piastra in ghisa

cast-iron hob

Particolare

forno

oven detail

centralina

di serie

serial

control unit

4

2

1

contaminuti | timer

2

Termometro caldaia

Boiler thermometer

4

centralina Termocucina

cooking stove control Unit

5

cerchi | rings

6

Piastre in ghisa

cast-iron hobs

8

Pomello regolazione piastra/forno

hob/oven control knob

9

uscita fumi superiore (di serie anche

posteriore destra) | Upper fume

outlet (right rear outlet standard too)

10

maniglie ottonate

Brass-plated handles

11

griglia forno | oven grill

12

Porta chiusura forno di cottura

cooking oven closing door

13

forno | oven

15

Porta chiusura vano deposito legna

Wood compartment closing door

16

vano deposito legna | Wood compartment

17

Perno alzagriglia

grill raising pin

18

vite regolazione tiraggio

draught control screw

19

cassetto raccogli cenere

ash drawer

20

Porta sinistra caldaia | left boiler door

21

camera di combustione

combustion chamber

22

Porta in ghisa camera di

combustione

cast-iron combustion chamber door

23

maniglia chiusura porta camera di

combustione | combustion chamber

door closing handle

25

coperchio sinistro (a richiesta)

left cover (on request)

26

Doppio vetro porta forno

double-glazed oven door

27

regolatore di tiraggio

draught control

28

1 1/4” mandata all’impianto di

riscaldamento (per il mod. Personal

P Ø 3/4”) | 1 1/4” feed to heating

system (mod. Personal P Ø 3/4”)

29

1 1/4” ritorno dall’impianto di

riscaldamento(per il mod. Personal

P Ø 3/4”) | 1 1/4” return from heating

system (mod. Personal P Ø 3/4”)

30

1/2” manicotto di scarico della

caldaia | 1/2” boiler discharge sleeve

SOLO PER Personal P

only Personal P

31

1/2” acqua fredda sanitaria

1/2” cold water

32

1/2” acqua calda sanitaria

1/2” hot water

33

scambiatore a piastre

Plate heat exchanger

34

circolatore | circulator

35

valvola deviatrice elettrica 3 vie 3/4”

3/4” 3-way electrical by-pass valve

36

flussostato | Flow switch

37

3/4” manicotto vaso di espansione

3/4” pipe for expansion tank

38

1/2” reintegro caldaia | 1/2” pipe for boiler

39

mandata deviatrice acqua caldaia

Feed 3-way by-pass valve boiler water
