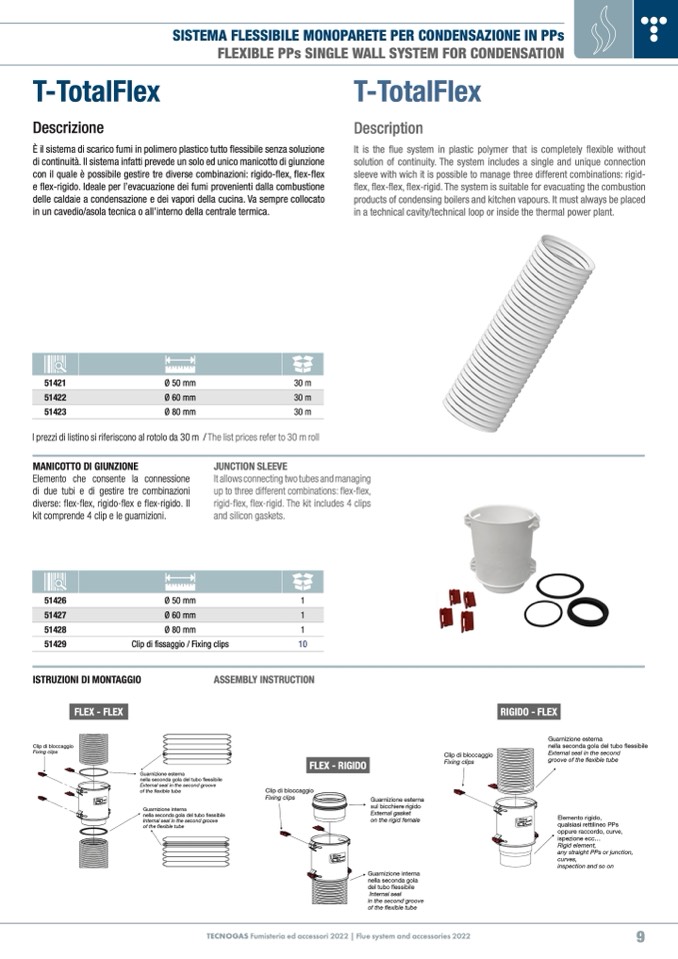

SISTEMA FLESSIBILE MONOPARETE PER CONDENSAZIONE IN PPs

FLEXIBLE PPs SINGLE WALL SYSTEM FOR CONDENSATION

T-TotalFlex

Descrizione

È il sistema di scarico fumi in polimero plastico tutto flessibile senza soluzione

di continuità. Il sistema infatti prevede un solo ed unico manicotto di giunzione

con il quale è possibile gestire tre diverse combinazioni: rigido-flex, flex-flex

e flex-rigido. Ideale per l’evacuazione dei fumi provenienti dalla combustione

delle caldaie a condensazione e dei vapori della cucina. Va sempre collocato

in un cavedio/asola tecnica o all’interno della centrale termica.

T-TotalFlex

Description

It is the flue system in plastic polymer that is completely flexible without

solution of continuity. The system includes a single and unique connection

sleeve with wich it is possible to manage three different combinations: rigid-

flex, flex-flex, flex-rigid. The system is suitable for evacuating the combustion

products of condensing boilers and kitchen vapours. It must always be placed

in a technical cavity/technical loop or inside the thermal power plant.

51421

Ø 50 mm

30 m

51422

Ø 60 mm

30 m

51423

Ø 80 mm

I prezzi di listino si riferiscono al rotolo da 30 m / The list prices refer to 30 m roll

30 m

MANICOTTO DI GIUNZIONE

Elemento che consente la connessione

di due tubi e di gestire tre combinazioni

diverse: flex-flex, rigido-flex e flex-rigido. Il

kit comprende 4 clip e le guarnizioni.

JUNCTION SLEEVE

It allows connecting two tubes and managing

up to three different combinations: flex-flex,

rigid-flex, flex-rigid. The kit includes 4 clips

and silicon gaskets.

1

1

51426

51428

51429

Ø 50 mm

Ø 80 mm

51427

Ø 60 mm

1

Clip di fissaggio / Fixing clips

10

ISTRUZIONI DI MONTAGGIO

ASSEMBLY INSTRUCTION

FLEX - FLEX

FLEX - RIGIDO

RIGIDO - FLEX

TECNOGAS Fumisteria ed accessori 2022 | Flue system and accessories 2022

9
