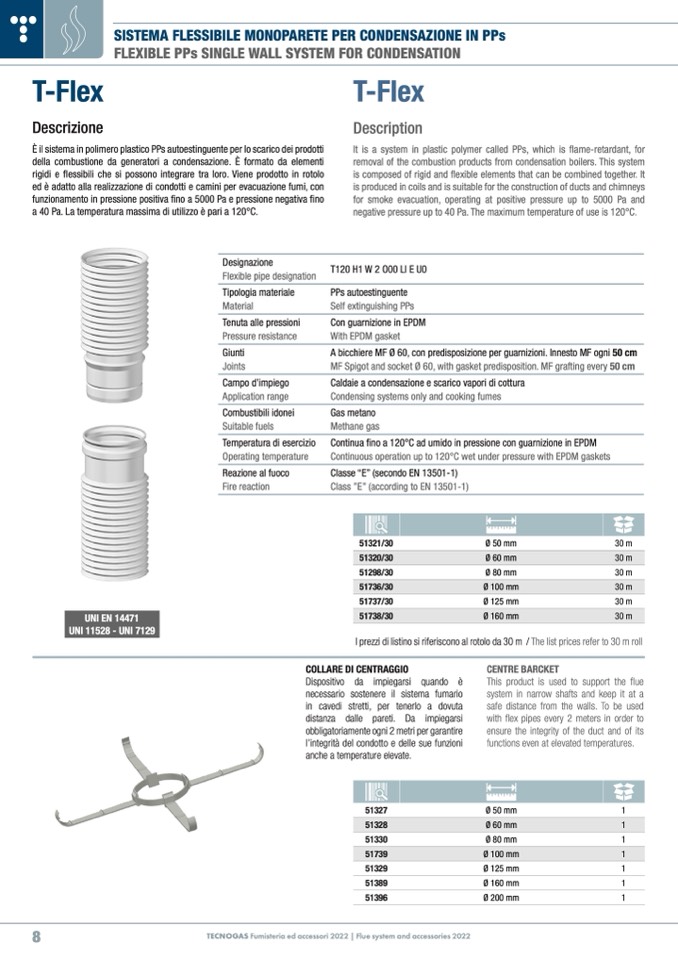

SISTEMA FLESSIBILE MONOPARETE PER CONDENSAZIONE IN PPs

FLEXIBLE PPs SINGLE WALL SYSTEM FOR CONDENSATION

T-Flex

Descrizione

È il sistema in polimero plastico PPs autoestinguente per lo scarico dei prodotti

della combustione da generatori a condensazione. È formato da elementi

rigidi e flessibili che si possono integrare tra loro. Viene prodotto in rotolo

ed è adatto alla realizzazione di condotti e camini per evacuazione fumi, con

funzionamento in pressione positiva fino a 5000 Pa e pressione negativa fino

a 40 Pa. La temperatura massima di utilizzo è pari a 120°C.

Designazione

Flexible pipe designation

Tipologia materiale

Material

Tenuta alle pressioni

Pressure resistance

Giunti

Joints

Campo d’impiego

Application range

Combustibili idonei

Suitable fuels

Temperatura di esercizio

Operating temperature

Reazione al fuoco

Fire reaction

T-Flex

Description

It is a system in plastic polymer called PPs, which is flame-retardant, for

removal of the combustion products from condensation boilers. This system

is composed of rigid and flexible elements that can be combined together. It

is produced in coils and is suitable for the construction of ducts and chimneys

for smoke evacuation, operating at positive pressure up to 5000 Pa and

negative pressure up to 40 Pa. The maximum temperature of use is 120°C.

T120 H1 W 2 O00 LI E U0

PPs autoestinguente

Self extinguishing PPs

Con guarnizione in EPDM

With EPDM gasket

A bicchiere MF Ø 60, con predisposizione per guarnizioni. Innesto MF ogni 50 cm

MF Spigot and socket Ø 60, with gasket predisposition. MF grafting every 50 cm

Caldaie a condensazione e scarico vapori di cottura

Condensing systems only and cooking fumes

Gas metano

Methane gas

Continua fino a 120°C ad umido in pressione con guarnizione in EPDM

Continuous operation up to 120°C wet under pressure with EPDM gaskets

Classe “E” (secondo EN 13501-1)

Class ”E” (according to EN 13501-1)

51321/30

51298/30

51737/30

Ø 50 mm

Ø 80 mm

Ø 125 mm

30 m

30 m

30 m

51320/30

Ø 60 mm

30 m

51736/30

Ø 100 mm

30 m

51738/30

Ø 160 mm

30 m

UNI EN 14471

UNI 11528 - UNI 7129

I prezzi di listino si riferiscono al rotolo da 30 m / The list prices refer to 30 m roll

COLLARE DI CENTRAGGIO

Dispositivo da impiegarsi quando è

necessario sostenere il sistema fumario

in cavedi stretti, per tenerlo a dovuta

distanza dalle pareti. Da impiegarsi

obbligatoriamente ogni 2 metri per garantire

l’integrità del condotto e delle sue funzioni

anche a temperature elevate.

51327

51330

51329

51389

51396

CENTRE BARCKET

This product is used to support the flue

system in narrow shafts and keep it at a

safe distance from the walls. To be used

with flex pipes every 2 meters in order to

ensure the integrity of the duct and of its

functions even at elevated temperatures.

Ø 50 mm

1

Ø 80 mm

1

Ø 125 mm

1

Ø 160 mm

1

Ø 200 mm

1

51328

Ø 60 mm

1

51739

Ø 100 mm

1

8

TECNOGAS Fumisteria ed accessori 2022 | Flue system and accessories 2022
