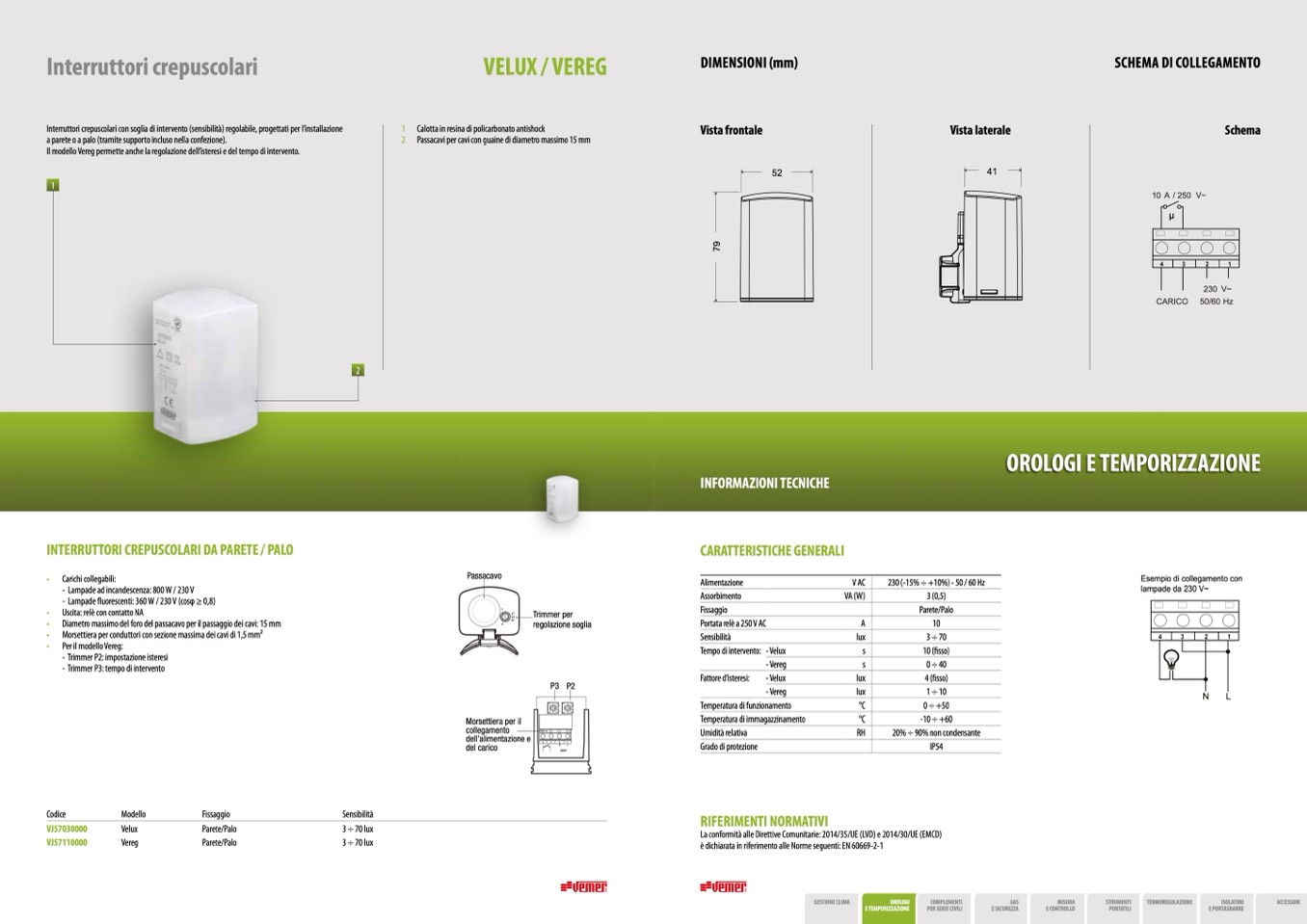

Interruttori crepuscolari

VELUX / VEREG

1 Calotta in resina di policarbonato antishock

2 Passacavi per cavi con guaine di diametro massimo 15 mm

DIMENSIONI (mm)

Vista frontale

52

SCHEMA DI COLLEGAMENTO

Schema

Interruttori crepuscolari con soglia di intervento (sensibilità) regolabile, progettati per l’installazione

a parete o a palo (tramite supporto incluso nella confezione).

Il modello Vereg permette anche la regolazione dell’isteresi e del tempo di intervento.

1

INTERRUTTORI CREPUSCOLARI DA PARETE / PALO

• Carichi collegabili:

- Lampade ad incandescenza: 800 W / 230 V

- Lampade fluorescenti: 360 W / 230 V (cosφ ≥ 0,8)

• Uscita: relè con contatto NA

• Diametro massimo del foro del passacavo per il passaggio dei cavi: 15 mm

• Morsettiera per conduttori con sezione massima dei cavi di 1,5 mm2

• Per il modello Vereg:

52

41

Vista laterale

41

7

9

7

9

- Trimmer P2: impostazione isteresi

- Trimmer P3: tempo di intervento

Tempo di intervento: - Velux

- Vereg

Fattore d’isteresi:

- Velux

- Vereg

Temperatura di funzionamento

Temperatura di immagazzinamento

Umidità relativa

Grado di protezione

RIFERIMENTI NORMATIVI

230 V~

50/60 Hz

Codice

VJ57030000

VJ57110000

Modello

Velux

Vereg

Fissaggio

Parete/Palo

Parete/Palo

La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) e 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: EN 60669-2-1

Passacavo

Sensibilità

3 ÷ 70 lux

3 ÷ 70 lux

N

L

2

Trimmer per

regolazione soglia

Morsettiera per il

collegamento

dell’alimentazione e

del carico

Passacavo

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

P3 P2

10 A / 250 V~

Trimmer per

regolazione soglia

P3 P2

Morsettiera per il

collegamento

dell’alimentazione e

del carico

A

s

s

lux

lux

°C

°C

RH

126

127

Alimentazione

Assorbimento

Fissaggio

Portata relè a 250 V AC

Sensibilità

lux

230 (-15% ÷ +10%) - 50 / 60 Hz

3 (0,5)

Parete/Palo

10

3 ÷ 70

10 (fisso)

0 ÷ 40

4 (fisso)

1 ÷ 10

0 ÷ +50

-10 ÷ +60

20% ÷ 90% non condensante

IP54

Esempio di collegamento con

lampade da 230 V~

V AC

VA (W)

μ

CARICO
