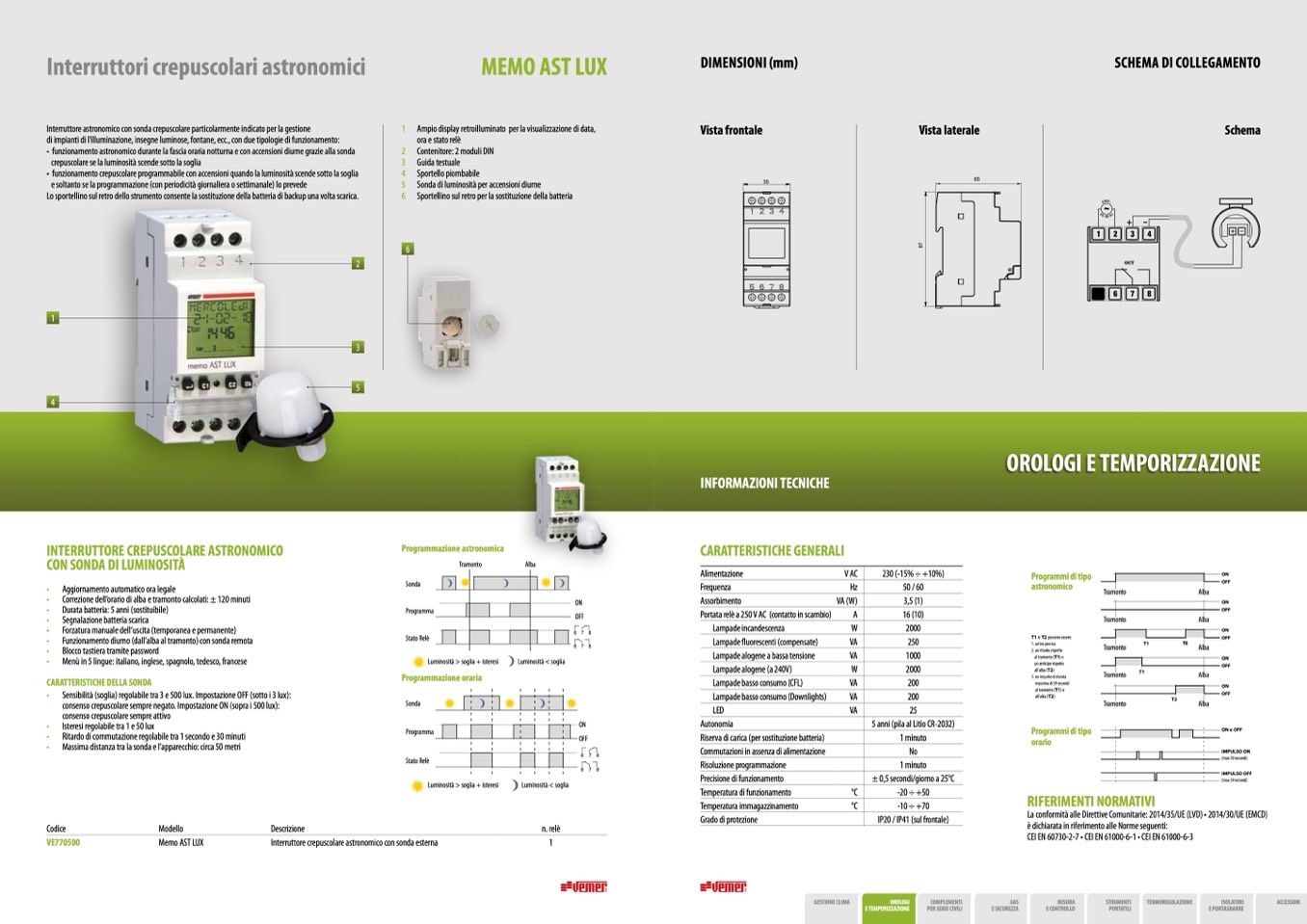

Interruttori crepuscolari astronomici
Interruttore astronomico con sonda crepuscolare particolarmente indicato per la gestione
1
di impianti di l’illuminazione, insegne luminose, fontane, ecc., con due tipologie di funzionamento:
• funzionamento astronomico durante la fascia oraria notturna e con accensioni diurne grazie alla sonda
2
crepuscolare se la luminosità scende sotto la soglia
3
• funzionamento crepuscolare programmabile con accensioni quando la luminosità scende sotto la soglia
4
e soltanto se la programmazione (con periodicità giornaliera o settimanale) lo prevede
5
Lo sportellino sul retro dello strumento consente la sostituzione della batteria di backup una volta scarica.
6
MEMO AST LUX
DIMENSIONI (mm)
Vista frontale
35
35
SCHEMA DI COLLEGAMENTO
Schema
8
7
8
7
1
4
6
2
3
5
INTERRUTTORE CREPUSCOLARE ASTRONOMICO
CON SONDA DI LUMINOSITÀ
• Aggiornamento automatico ora legale
• Correzione dell’orario di alba e tramonto calcolati: ± 120 minuti
• Durata batteria: 5 anni (sostituibile)
• Segnalazione batteria scarica
• Forzatura manuale dell’uscita (temporanea e permanente)
• Funzionamento diurno (dall’alba al tramonto) con sonda remota
• Blocco tastiera tramite password
• Menù in 5 lingue: italiano, inglese, spagnolo, tedesco, francese
CARATTERISTICHE DELLA SONDA
• Sensibilità (soglia) regolabile tra 3 e 500 lux. Impostazione OFF (sotto i 3 lux):
consenso crepuscolare sempre negato. Impostazione ON (sopra i 500 lux):
consenso crepuscolare sempre attivo
• Isteresi regolabile tra 1 e 50 lux
• Ritardo di commutazione regolabile tra 1 secondo e 30 minuti
• Massima distanza tra la sonda e l’apparecchio: circa 50 metri
Programmazione astronomica
Tramonto
Sonda
Programma
Stato Relè
Luminosità > soglia + isteresi
Programmazione oraria
Sonda
Programma
Stato Relè
Luminosità > soglia + isteresi
Alba
Luminosità < soglia
Luminosità < soglia
n. relè
1
124
ON
OFF
678
678
ON
OFF
6 7
Assorbimento
Portata relè a 250 V AC (contatto in scambio)
Lampade incandescenza
Lampade fluorescenti (compensate)
Lampade alogene a bassa tensione
Lampade alogene (a 240V)
Lampade basso consumo (CFL)
Lampade basso consumo (Downlights)
LED
Autonomia
Riserva di carica (per sostituzione batteria)
Commutazioni in assenza di alimentazione
Risoluzione programmazione
Precisione di funzionamento
Temperatura di funzionamento
Temperatura immagazzinamento
Grado di protezione
125
VA (W)
A
W
VA
VA
W
VA
VA
VA
°C
°C
230 (-15% ÷ +10%)
50 / 60
3,5 (1)
16 (10)
2000
250
1000
2000
200
200
25
5 anni (pila al Litio CR-2032)
1 minuto
No
1 minuto
± 0,5 secondi/giorno a 25°C
-20 ÷ +50
-10 ÷ +70
IP20 / IP41 (sul frontale)
Programmi di tipo
astronomico
T1 e T2 possono essere:
1. un’ora precisa
2. un ritardo rispetto
al tramonto (T1) o
un anticipo rispetto
all’alba (T2)
3. un impulso di durata
massima di 59 secondi
al tramonto (T1) o
all’alba (T2)
Programmi di tipo
orario
Tramonto
Tramonto
Tramonto
T1
T2
Alba
Alba
Alba
Alba
Alba
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON e OFF
IMPULSO ON
(max 59 secondi)
IMPULSO OFF
(max 59 secondi)
Codice
VE770500
Modello
Memo AST LUX
Descrizione
Interruttore crepuscolare astronomico con sonda esterna
La conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti:
CEI EN 60730-2-7 • CEI EN 61000-6-1 • CEI EN 61000-6-3
Ampio display retroilluminato per la visualizzazione di data,
ora e stato relè
Contenitore: 2 moduli DIN
Guida testuale
Vista laterale
Sportello piombabile
Sonda di luminosità per accensioni diurne
Sportellino sul retro per la sostituzione della batteria
65
65
678
8
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
Frequenza
Hz
OROLOGI E TEMPORIZZAZIONE
GESTIONE CLIMA
OROLOGI
E TEMPORIZZAZIONE
COMPLEMENTI
PER SERIE CIVILI
GAS
E SICUREZZA
MISURA
STRUMENTI
TERMOREGOLAZIONE
E CONTROLLO
PORTATILI
ISOLATORI
E PORTASBARRE
ACCESSORI
RIFERIMENTI NORMATIVI
Tramonto
Tramonto
T1
T2
