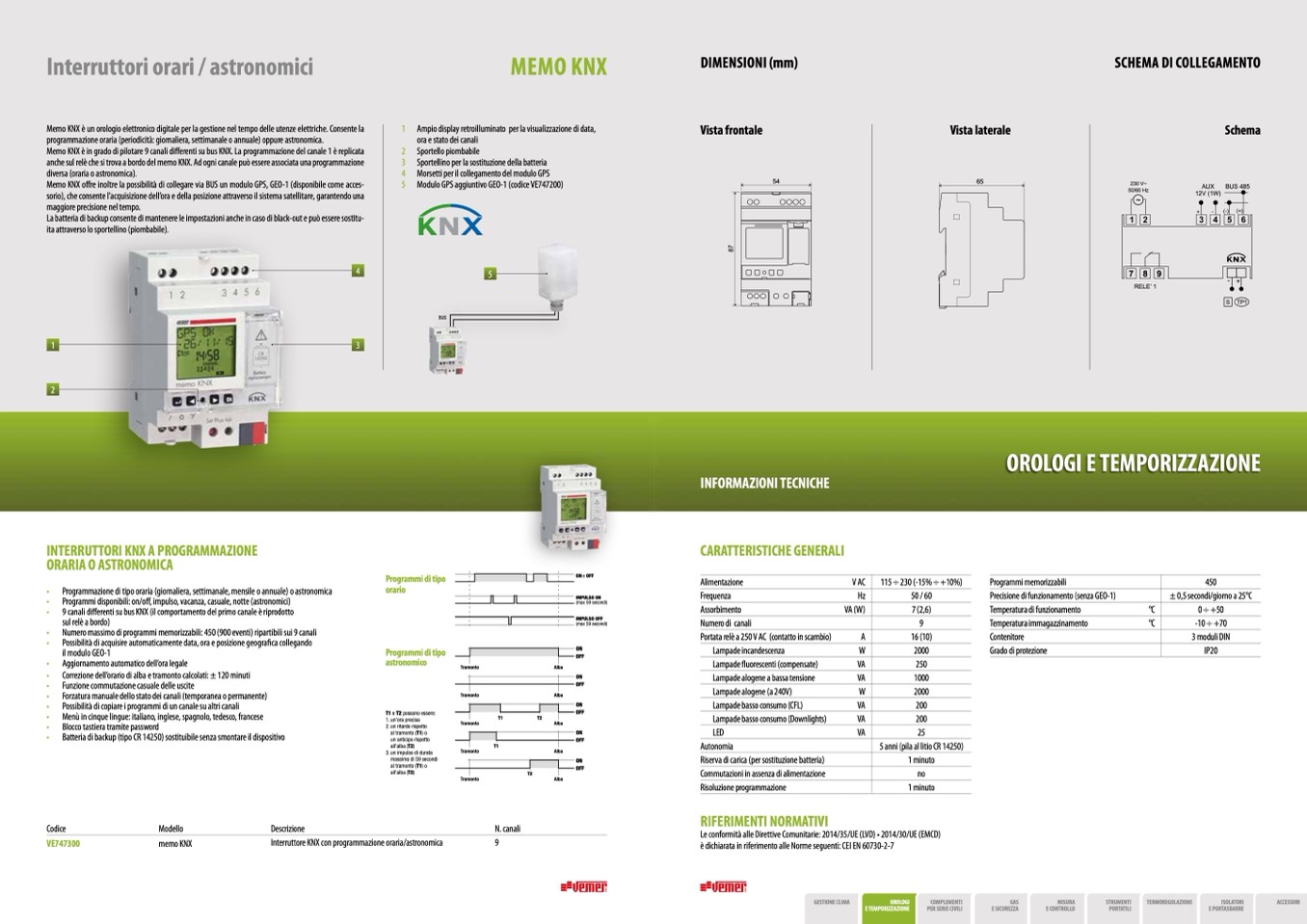

Interruttori orari / astronomici
MEMO KNX
1 Ampio display retroilluminato per la visualizzazione di data,
ora e stato dei canali
2 Sportello piombabile
3 Sportellino per la sostituzione della batteria
4 Morsetti per il collegamento del modulo GPS
5 Modulo GPS aggiuntivo GEO-1 (codice VE747200)
5
DIMENSIONI (mm)
Vista frontale
54
SCHEMA DI COLLEGAMENTO
Schema
Memo KNX è un orologio elettronico digitale per la gestione nel tempo delle utenze elettriche. Consente la
programmazione oraria (periodicità: giornaliera, settimanale o annuale) oppure astronomica.
Memo KNX è in grado di pilotare 9 canali differenti su bus KNX. La programmazione del canale 1 è replicata
anche sul relè che si trova a bordo del memo KNX. Ad ogni canale può essere associata una programmazione
diversa (oraria o astronomica).
Memo KNX offre inoltre la possibilità di collegare via BUS un modulo GPS, GEO-1 (disponibile come acces-
sorio), che consente l’acquisizione dell’ora e della posizione attraverso il sistema satellitare, garantendo una
maggiore precisione nel tempo.
La batteria di backup consente di mantenere le impostazioni anche in caso di black-out e può essere sostitu-
ita attraverso lo sportellino (piombabile).
54
65
Vista laterale
65
230 V~
50/60 Hz
RELE’ 1
AUX
BUS 485
12V (1W)
+
-
(+)
S TP1
(-)
4
78
9
BUS
1
2
3
OROLOGI E TEMPORIZZAZIONE
INTERRUTTORI KNX A PROGRAMMAZIONE
ORARIA O ASTRONOMICA
• Programmazione di tipo oraria (giornaliera, settimanale, mensile o annuale) o astronomica
• Programmi disponibili: on/off, impulso, vacanza, casuale, notte (astronomici)
• 9 canali differenti su bus KNX (il comportamento del primo canale è riprodotto
sul relè a bordo)
• Numero massimo di programmi memorizzabili: 450 (900 eventi) ripartibili sui 9 canali
• Possibilità di acquisire automaticamente data, ora e posizione geogra
fica collegando
il modulo GEO-1
• Aggiornamento automatico dell’ora legale
• Correzione dell’orario di alba e tramonto calcolati: ± 120 minuti
• Funzione commutazione casuale delle uscite
• Forzatura manuale dello stato dei canali (temporanea o permanente)
• Possibilità di copiare i programmi di un canale su altri canali
• Menù in cinque lingue: italiano, inglese, spagnolo, tedesco, francese
• Blocco tastiera tramite password
• Batteria di backup (tipo CR 14250) sostituibile senza smontare il dispositivo
Programmi di tipo
orario
Programmi di tipo
astronomico
T1 e T2 possono essere:
1. un’ora precisa
2. un ritardo rispetto
al tramonto (T1) o
un anticipo rispetto
all’alba (T2)
3. un impulso di durata
massima di 59 secondi
al tramonto (T1) o
all’alba (T2)
ONeOFF
IMPULSO ON
(max 59 secondi)
IMPULSO OFF
(max 59 secondi)
ON
OFF
ON
OFF
ON
OFF
ON
OFF
ON
OFF
INFORMAZIONI TECNICHE
CARATTERISTICHE GENERALI
Alimentazione
V AC
115 ÷ 230 (-15% ÷ +10%)
50/60
7 (2,6)
9
16 (10)
2000
250
1000
2000
200
200
25
5 anni (pila al litio CR 14250)
1 minuto
no
1 minuto
Programmi memorizzabili
Precisione di funzionamento (senza GEO-1)
450
± 0,5 secondi/giorno a 25°C
0 ÷ +50
-10 ÷ +70
3 moduli DIN
IP20
Frequenza
Hz
Assorbimento
Numero di canali
Portata relè a 250 V AC (contatto in scambio)
Lampade incandescenza
Lampade fluorescenti (compensate)
Lampade alogene a bassa tensione
Lampade alogene (a 240V)
Lampade basso consumo (CFL)
Lampade basso consumo (Downlights)
LED
Autonomia
Riserva di carica (per sostituzione batteria)
Commutazioni in assenza di alimentazione
Risoluzione programmazione
RIFERIMENTI NORMATIVI
VA (W)
A
W
VA
VA
W
VA
VA
VA
Temperatura di funzionamento
Temperatura immagazzinamento
Contenitore
Grado di protezione
°C
°C
Tramonto
Tramonto
Tramonto
Tramonto
Tramonto
T1
T1
N. canali
9
T2
Alba
Alba
Alba
Alba
Alba
Codice
VE747300
Modello
memo KNX
Descrizione
Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)
è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7
T2
Interruttore KNX con programmazione oraria/astronomica
