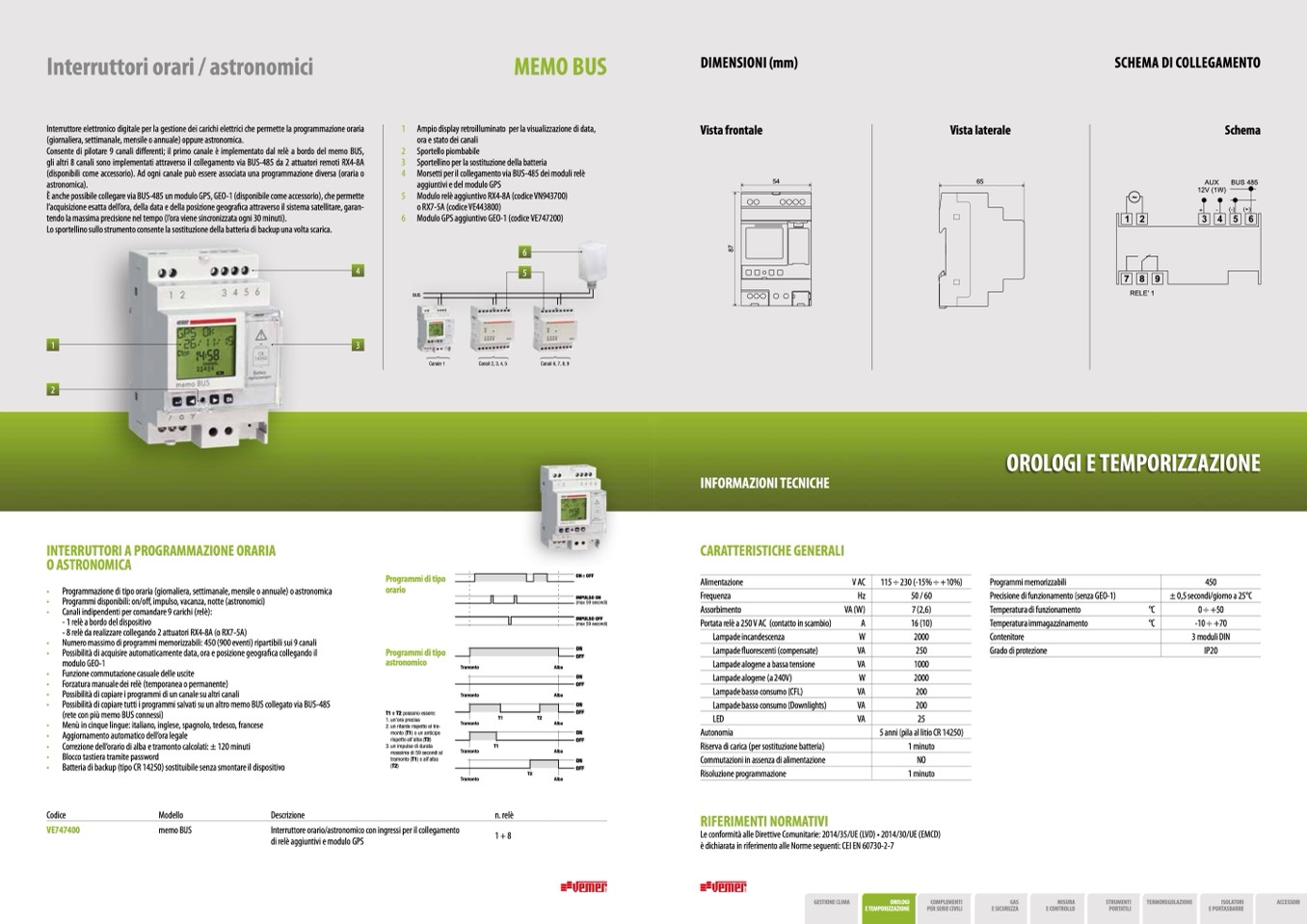

Interruttori orari / astronomici

MEMO BUS

1 Ampio display retroilluminato per la visualizzazione di data,

ora e stato dei canali

2 Sportello piombabile

3 Sportellino per la sostituzione della batteria

4 Morsetti per il collegamento via BUS-485 dei moduli relè

aggiuntivi e del modulo GPS

5 Modulo relè aggiuntivo RX4-8A (codice VN943700)

o RX7-5A (codice VE443800)

6 Modulo GPS aggiuntivo GEO-1 (codice VE747200)

DIMENSIONI (mm)

Vista frontale

54

SCHEMA DI COLLEGAMENTO

Schema

Interruttore elettronico digitale per la gestione dei carichi elettrici che permette la programmazione oraria

(giornaliera, settimanale, mensile o annuale) oppure astronomica.

Consente di pilotare 9 canali differenti; il primo canale è implementato dal relè a bordo del memo BUS,

gli altri 8 canali sono implementati attraverso il collegamento via BUS-485 da 2 attuatori remoti RX4-8A

(disponibili come accessorio). Ad ogni canale può essere associata una programmazione diversa (oraria o

astronomica).

È anche possibile collegare via BUS-485 un modulo GPS, GEO-1 (disponibile come accessorio), che permette

l’acquisizione esatta dell’ora, della data e della posizione geografica attraverso il sistema satellitare, garan-

tendo la massima precisione nel tempo (l’ora viene sincronizzata ogni 30 minuti).

Lo sportellino sullo strumento consente la sostituzione della batteria di backup una volta scarica.

54

65

Vista laterale

65

AUX

12V (1W)

+

-

BUS 485

(-)

(+)

4

6

5

78

9

BUS

RELE’ 1

1

2

Canale 1

Canali 2, 3, 4, 5

Canali 6, 7, 8, 9

3

OROLOGI E TEMPORIZZAZIONE

INTERRUTTORI A PROGRAMMAZIONE ORARIA

O ASTRONOMICA

• Programmazione di tipo oraria (giornaliera, settimanale, mensile o annuale) o astronomica

• Programmi disponibili: on/off, impulso, vacanza, notte (astronomici)

• Canali indipendenti per comandare 9 carichi (relè):

- 1 relè a bordo del dispositivo

- 8 relè da realizzare collegando 2 attuatori RX4-8A (o RX7-5A)

• Numero massimo di programmi memorizzabili: 450 (900 eventi) ripartibili sui 9 canali

• Possibilità di acquisire automaticamente data, ora e posizione geografica collegando il

modulo GEO-1

• Funzione commutazione casuale delle uscite

• Forzatura manuale dei relè (temporanea o permanente)

• Possibilità di copiare i programmi di un canale su altri canali

• Possibilità di copiare tutti i programmi salvati su un altro memo BUS collegato via BUS-485

(rete con più memo BUS connessi)

• Menù in cinque lingue: italiano, inglese, spagnolo, tedesco, francese

• Aggiornamento automatico dell’ora legale

• Correzione dell’orario di alba e tramonto calcolati: ± 120 minuti

• Blocco tastiera tramite password

• Batteria di backup (tipo CR 14250) sostituibile senza smontare il dispositivo

Programmi di tipo

orario

Programmi di tipo

astronomico

T1 e T2 possono essere:

1. un’ora precisa

2. un ritardo rispetto al tra-

monto (T1) o un anticipo

rispetto all’alba (T2)

3. un impulso di durata

massima di 59 secondi al

tramonto (T1) o all’alba

(T2)

ONeOFF

IMPULSO ON

(max 59 secondi)

IMPULSO OFF

(max 59 secondi)

ON

OFF

ON

OFF

ON

OFF

ON

OFF

ON

OFF

INFORMAZIONI TECNICHE

CARATTERISTICHE GENERALI

Alimentazione

V AC

115 ÷ 230 (-15% ÷ +10%)

50/60

7 (2,6)

16 (10)

2000

250

1000

2000

200

200

25

5 anni (pila al litio CR 14250)

1 minuto

NO

1 minuto

Programmi memorizzabili

Precisione di funzionamento (senza GEO-1)

450

± 0,5 secondi/giorno a 25°C

0 ÷ +50

-10 ÷ +70

3 moduli DIN

IP20

Frequenza

Hz

Assorbimento

Portata relè a 250 V AC (contatto in scambio)

Lampade incandescenza

Lampade fluorescenti (compensate)

Lampade alogene a bassa tensione

Lampade alogene (a 240V)

Lampade basso consumo (CFL)

Lampade basso consumo (Downlights)

LED

Autonomia

Riserva di carica (per sostituzione batteria)

Commutazioni in assenza di alimentazione

Risoluzione programmazione

RIFERIMENTI NORMATIVI

VA (W)

A

W

VA

VA

W

VA

VA

VA

Temperatura di funzionamento

Temperatura immagazzinamento

Contenitore

Grado di protezione

°C

°C

Tramonto

Tramonto

Tramonto

Tramonto

Tramonto

T1

T1

n. relè

1 + 8

T2

Alba

Alba

Alba

Alba

Alba

Codice

VE747400

Modello

memo BUS

Descrizione

T2

Interruttore orario/astronomico con ingressi per il collegamento

di relè aggiuntivi e modulo GPS

Le conformità alle Direttive Comunitarie: 2014/35/UE (LVD) • 2014/30/UE (EMCD)

è dichiarata in riferimento alle Norme seguenti: CEI EN 60730-2-7
