PLAnUnG / AUSLeGUnG

feinReGULieRVenTiLe

Voreinstellung der feinregulierventile

druckdifferenz

Durch ungleiche Längen und Auslastung weisen die verschiedenen Heiz-

kreise unterschiedliche Druckverluste auf. Die Druckdifferenz zu dem

Heizkreis mit dem höchsten Druckverlust ist mit dem Feinregulierventil

abzudrosseln.

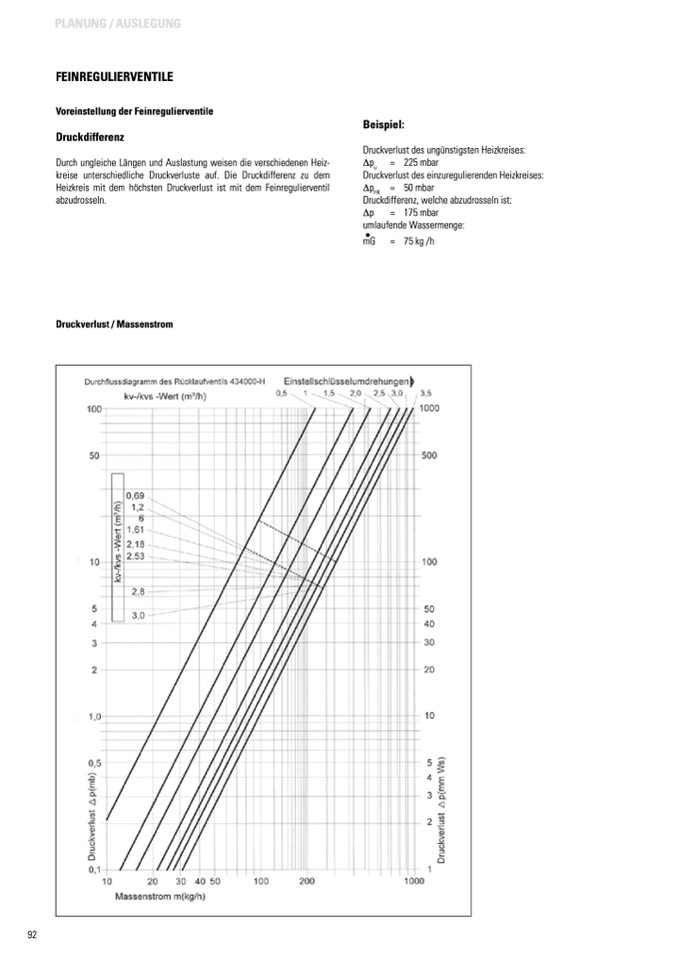

druckverlust / Massenstrom

Beispiel:

Druckverlust des ungünstigsten Heizkreises:

Δp

u

= 225 mbar

Druckverlust des einzuregulierenden Heizkreises:

Δp

HK

= 50 mbar

Druckdifferenz, welche abzudrosseln ist:

Δp

= 175 mbar

umlaufende Wassermenge:

m

•

G = 75 kg /h

92
