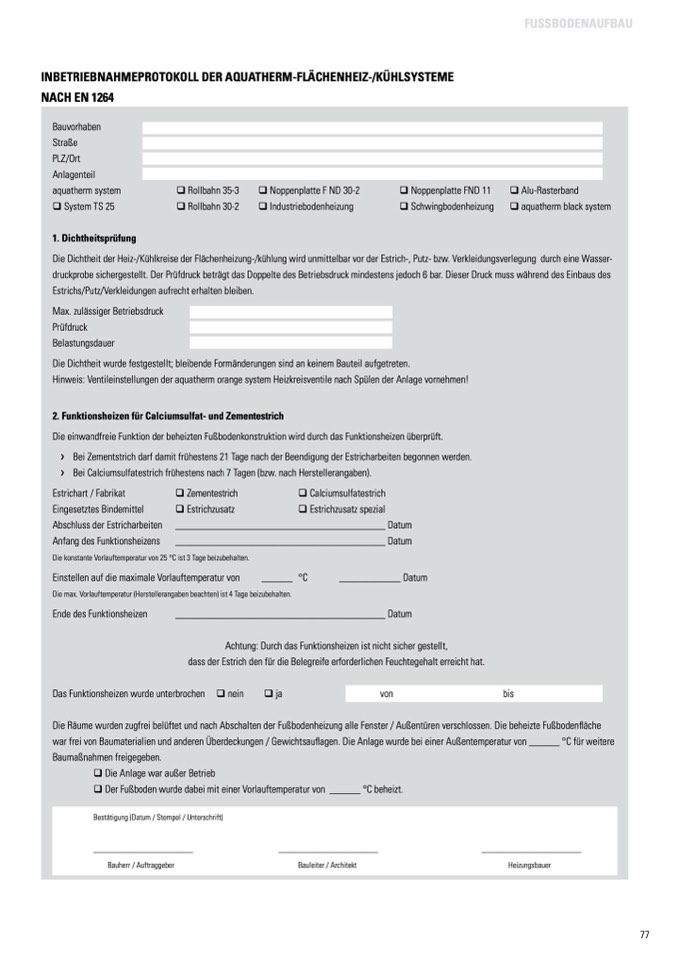

inBeTRieBnAHMePROTOkOLL deR AqUATHeRM-fLäcHenHeiZ-/küHLSySTeMe

nAcH en 1264

fUSSBOdenAUfBAU

Bauvorhaben

Straße

PLZ/Ort

Anlagenteil

aquatherm system

qSystem TS 25

1. dichtheitsprüfung

qRollbahn 35-3

qRollbahn 30-2

qNoppenplatte F ND 30-2

qIndustriebodenheizung

qNoppenplatte FND 11

qSchwingbodenheizung

qAlu-Rasterband

qaquatherm black system

Die Dichtheit der Heiz-/Kühlkreise der Flächenheizung-/kühlung wird unmittelbar vor der Estrich-, Putz- bzw. Verkleidungsverlegung durch eine Wasser-

druckprobe sichergestellt. Der Prüfdruck beträgt das Doppelte des Betriebsdruck mindestens jedoch 6 bar. Dieser Druck muss während des Einbaus des

Estrichs/Putz/Verkleidungen aufrecht erhalten bleiben.

Max. zulässiger Betriebsdruck

Prüfdruck

Belastungsdauer

Die Dichtheit wurde festgestellt; bleibende Formänderungen sind an keinem Bauteil aufgetreten.

Hinweis: Ventileinstellungen der aquatherm orange system Heizkreisventile nach Spülen der Anlage vornehmen!

2. funktionsheizen für calciumsulfat- und Zementestrich

Die einwandfreie Funktion der beheizten Fußbodenkonstruktion wird durch das Funktionsheizen

überprüft.

› Bei Zementstrich darf damit frühestens 21 Tage nach der Beendigung der Estricharbeiten begonnen werden.

› Bei Calciumsulfatestrich frühestens nach 7 Tagen (bzw. nach Herstellerangaben).

Estrichart / Fabrikat

Eingesetztes Bindemittel

Abschluss der Estricharbeiten

Anfang des Funktionsheizens

Die konstante Vorlauftemperatur von 25 °C ist 3 Tage beizubehalten.

q Zementestrich

q Calciumsulfatestrich

qEstrichzusatz

qEstrichzusatz spezial

_________________________________________ Datum

Einstellen auf die maximale Vorlauftemperatur von

______ °C

____________ Datum

Die max. Vorlauftemperatur (Herstellerangaben beachten) ist 4 Tage beizubehalten.

Ende des Funktionsheizen

_________________________________________ Datum

Achtung: Durch das Funktionsheizen ist nicht sicher gestellt,

dass der Estrich den für die Belegreife erforderlichen Feuchtegehalt erreicht hat.

Das Funktionsheizen wurde unterbrochen qnein

qja

von

bis

Die Räume wurden zugfrei belüftet und nach Abschalten der Fußbodenheizung alle Fenster / Außentüren verschlossen. Die beheizte Fußbodenfläche

war frei von Baumaterialien und anderen Überdeckungen / Gewichtsauflagen. Die Anlage wurde bei einer Außentemperatur von ______ °C für weitere

Baumaßnahmen freigegeben.

qDie Anlage war außer Betrieb

q Der Fußboden wurde dabei mit einer Vorlauftemperatur von ______ °C beheizt.

Bestätigung (Datum / Stempel / Unterschrift)

_________________________

Bauherr / Auftraggeber

Bauleiter / Architekt

Heizungsbauer
