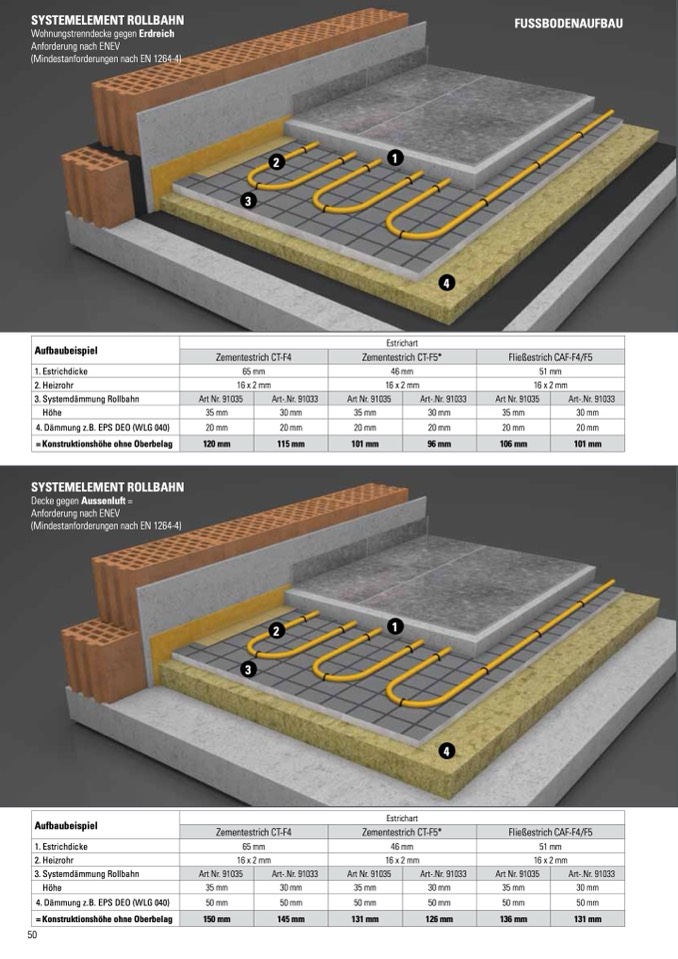

SySTeMeLeMenT ROLLBAHn
Wohnungstrenndecke gegen erdreich
Anforderung nach ENEV
(Mindestanforderungen nach EN 1264-4)
fUSSBOdenAUfBAU
2
3
1
Aufbaubeispiel
Estrichart
4
Zementestrich CT-F4
Zementestrich CT-F5*
Fließestrich CAF-F4/F5
1. Estrichdicke
65 mm
2. Heizrohr
16 x 2 mm
46 mm
16 x 2 mm
51 mm
16 x 2 mm
3. Systemdämmung Rollbahn
Art Nr. 91035
Art-.Nr. 91033
Art Nr. 91035
Art-.Nr. 91033
Art Nr. 91035
Art-.Nr. 91033
Höhe
35 mm
30 mm
35 mm
30 mm
35 mm
30 mm
4. Dämmung z.B. EPS DEO (WLG 040)
20 mm
20 mm
20 mm
20 mm
20 mm
20 mm
= konstruktionshöhe ohne Oberbelag
120 mm
115 mm
101 mm
96 mm
106 mm
101 mm
SySTeMeLeMenT ROLLBAHn
Decke gegen Aussenluft =
Anforderung nach ENEV
(Mindestanforderungen nach EN 1264-4)
Aufbaubeispiel
2
3
1
Estrichart
4
Zementestrich CT-F4
Zementestrich CT-F5*
Fließestrich CAF-F4/F5
50
1. Estrichdicke
3. Systemdämmung Rollbahn
65 mm
46 mm
51 mm
2. Heizrohr
16 x 2 mm
16 x 2 mm
16 x 2 mm
Art Nr. 91035
Art-.Nr. 91033
Art Nr. 91035
Art-.Nr. 91033
Art Nr. 91035
Art-.Nr. 91033
Höhe
35 mm
30 mm
35 mm
30 mm
35 mm
30 mm
4. Dämmung z.B. EPS DEO (WLG 040)
50 mm
50 mm
50 mm
50 mm
50 mm
50 mm
= konstruktionshöhe ohne Oberbelag
150 mm
145 mm
131 mm
126 mm
136 mm
131 mm
