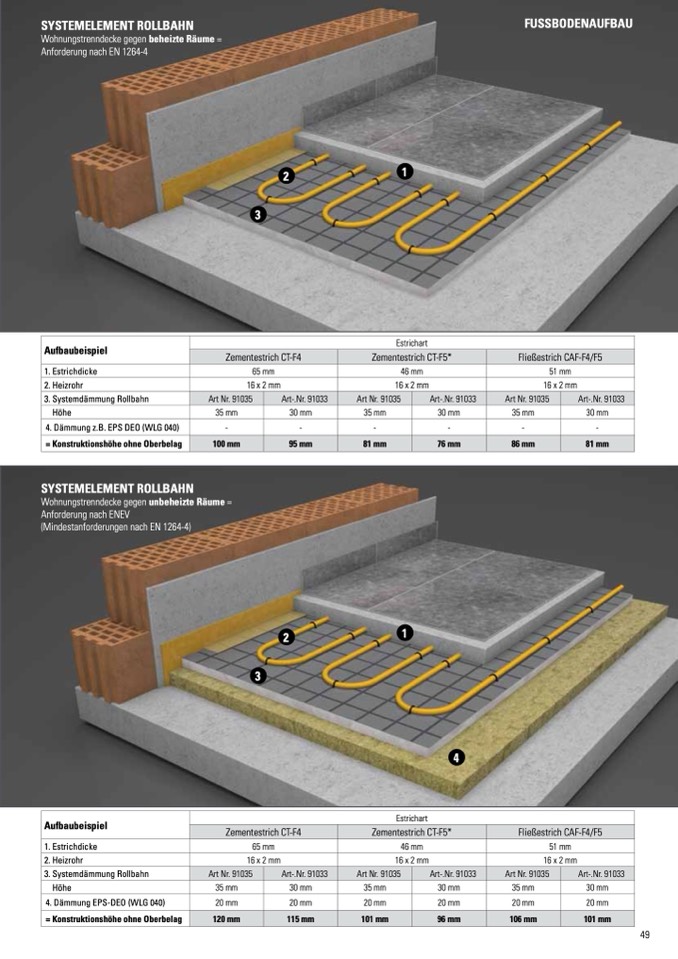

SySTeMeLeMenT ROLLBAHn

Wohnungstrenndecke gegen beheizte Räume =

Anforderung nach EN 1264-4

fUSSBOdenAUfBAU

3. Systemdämmung Rollbahn

2

3

1

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

Art Nr. 91035

Art-.Nr. 91033

Art Nr. 91035

Art-.Nr. 91033

Art Nr. 91035

Art-.Nr. 91033

Höhe

35 mm

30 mm

35 mm

30 mm

35 mm

30 mm

4. Dämmung z.B. EPS DEO (WLG 040)

-

-

-

-

-

-

= konstruktionshöhe ohne Oberbelag

100 mm

95 mm

81 mm

76 mm

86 mm

81 mm

SySTeMeLeMenT ROLLBAHn

Wohnungstrenndecke gegen unbeheizte Räume =

Anforderung nach ENEV

(Mindestanforderungen nach EN 1264-4)

2

3

1

4

Aufbaubeispiel

Estrichart

Zementestrich CT-F4

Zementestrich CT-F5*

Fließestrich CAF-F4/F5

1. Estrichdicke

65 mm

46 mm

51 mm

2. Heizrohr

16 x 2 mm

16 x 2 mm

16 x 2 mm

3. Systemdämmung Rollbahn

Art Nr. 91035

Art-.Nr. 91033

Art Nr. 91035

Art-.Nr. 91033

Art Nr. 91035

Art-.Nr. 91033

Höhe

35 mm

30 mm

35 mm

30 mm

35 mm

30 mm

4. Dämmung EPS-DEO (WLG 040)

20 mm

20 mm

20 mm

20 mm

20 mm

20 mm

= konstruktionshöhe ohne Oberbelag

120 mm

115 mm

101 mm

96 mm

106 mm

101 mm

49
