fUSSBOdenAUfBAU

AUSfüHRUnGSBeiSPieLe

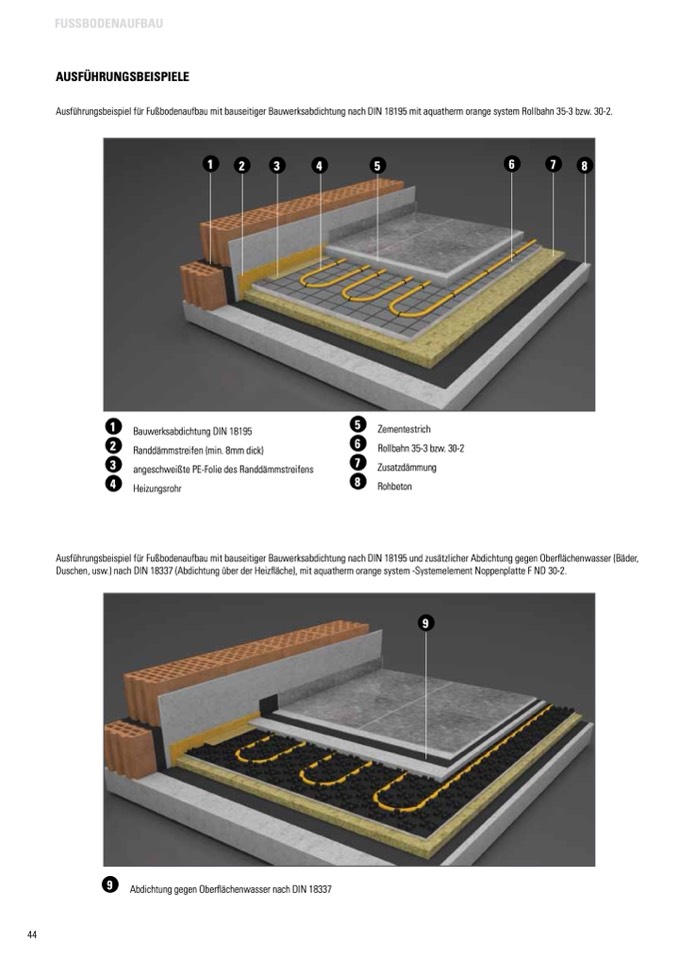

Ausführungsbeispiel für Fußbodenaufbau mit bauseitiger Bauwerksabdichtung nach DIN 18195 mit aquatherm orange system Rollbahn 35-3 bzw. 30-2.

1

2

3

4

5

6

7

8

1

2

3

4

Ausführungsbeispiel

Duschen, usw.) nach

Bauwerksabdichtung DIN 18195

Randdämmstreifen (min. 8mm dick)

angeschweißte PE-Folie des Randdämmstreifens

Heizungsrohr

5

Zementestrich

6

Rollbahn 35-3 bzw. 30-2

7

Zusatzdämmung

8

Rohbeton

für Fußbodenaufbau mit bauseitiger Bauwerksabdichtung nach DIN 18195 und zus

ätzlicher Abdichtung gegen Oberflächenwasser (Bäder,

DIN 18337 (Abdichtung über der Heizfläche), mit aquatherm orange system -Systemelement Noppenplatte F ND 30-2.

9

44

9

Abdichtung gegen Oberflächenwasser nach DIN 18337
