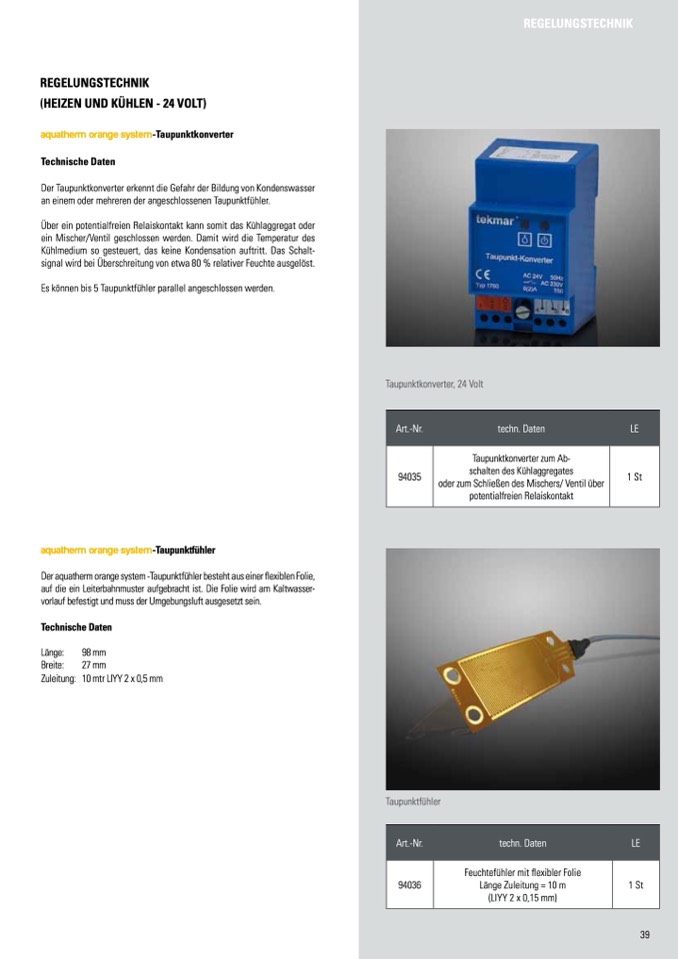

ReGeLUnGSTecHnik

(HeiZen Und küHLen - 24 VOLT)

aquatherm orange system-Taupunktkonverter

Technische daten

Der Taupunktkonverter erkennt die Gefahr der Bildung von Kondenswasser

an einem oder mehreren der angeschlossenen Taupunktfühler.

Über ein potentialfreien Relaiskontakt kann somit das Kühlaggregat oder

ein Mischer/Ventil geschlossen werden. Damit wird die Temperatur des

Kühlmedium so gesteuert, das keine Kondensation auftritt. Das Schalt-

signal wird bei Überschreitung von etwa 80 % relativer Feuchte ausgelöst.

Es können bis 5 Taupunktfühler parallel angeschlossen werden.

aquatherm orange system-Taupunktfühler

Der aquatherm orange system -Taupunktfühler besteht aus einer flexiblen Folie,

auf die ein Leiterbahnmuster aufgebracht ist. Die Folie wird am Kaltwasser-

vorlauf befestigt und muss der Umgebungsluft ausgesetzt sein.

Technische daten

Länge:

98 mm

Breite:

27 mm

Zuleitung: 10mtrLIyy2x0,5mm

Taupunktkonverter, 24 Volt

ReGeLUnGSTecHnik

Art.-Nr.

techn. Daten LE

94035

Taupunktkonverter zum Ab-

schalten des Kühlaggregates

oder zum Schließen des Mischers/ Ventil über

potentialfreien Relaiskontakt

1 St

Taupunktfühler

Art.-Nr.

techn. Daten LE

94036

Feuchtefühler mit flexibler Folie

Länge Zuleitung = 10 m

(LIyy 2 x 0,15 mm)

1 St
