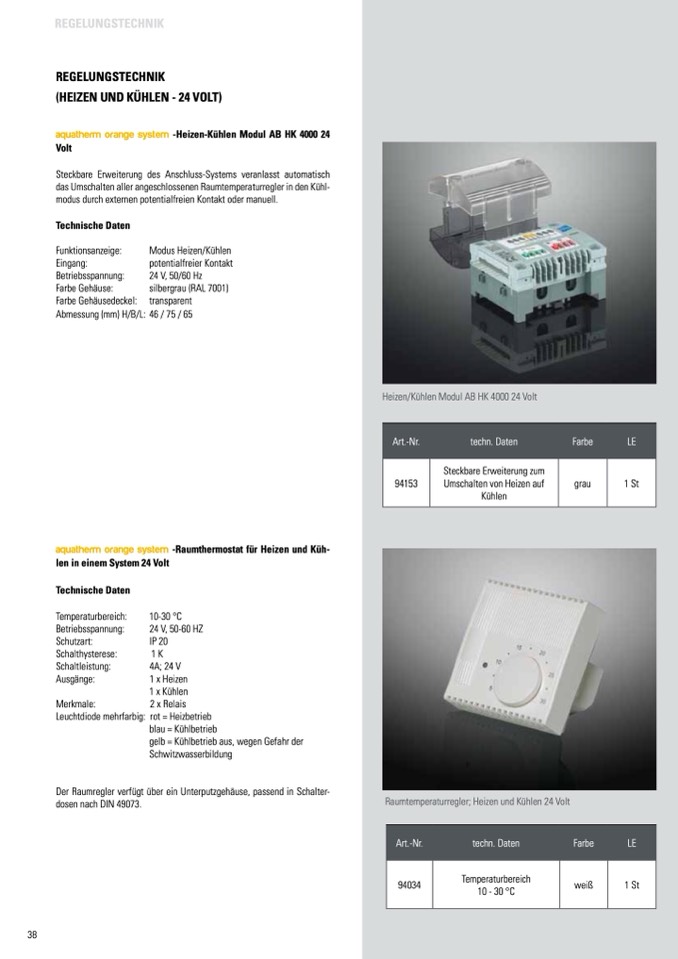

Aquatherm - Orange System

ReGeLUnGSTecHnik

(HeiZen Und küHLen - 24 VOLT)

aquatherm orange system -Heizen-kühlen Modul AB Hk 4000 24

Volt

Steckbare Erweiterung des Anschluss-Systems veranlasst automatisch

das Umschalten aller angeschlossenen Raumtemperaturregler in den Kühl-

modus durch externen potentialfreien Kontakt oder manuell.

Technische daten

Funktionsanzeige:

Eingang:

Betriebsspannung:

Farbe Gehäuse:

Farbe Gehäusedeckel:

Abmessung (mm) H/B/L:

Modus Heizen/Kühlen

potentialfreier Kontakt

24 V, 50/60 Hz

silbergrau (RAL 7001)

transparent

46 / 75 / 65

aquatherm orange system -Raumthermostat für Heizen und küh-

len in einem System 24 Volt

Technische daten

Temperaturbereich:

Betriebsspannung:

Schutzart:

Schalthysterese:

Schaltleistung:

Ausgänge:

10-30 °C

24 V, 50-60 HZ

IP 20

1 K

4A; 24 V

1 x Heizen

1 x Kühlen

2 x Relais

Merkmale:

Leuchtdiode mehrfarbig: rot = Heizbetrieb

blau = Kühlbetrieb

gelb = Kühlbetrieb aus, wegen Gefahr der

Schwitzwasserbildung

Der Raumregler verfügt über ein Unterputzgehäuse, passend in Schalter-

dosen nach DIN 49073.

Heizen/Kühlen Modul AB HK 4000 24 Volt

Art.-Nr.

techn. Daten Farbe LE

94153

Steckbare Erweiterung zum

Umschalten von Heizen auf

Kühlen

grau 1 St

Raumtemperaturregler; Heizen und Kühlen 24 Volt

Art.-Nr.

techn. Daten

Farbe LE

94034

Temperaturbereich

10 - 30 °C

weiß 1 St
