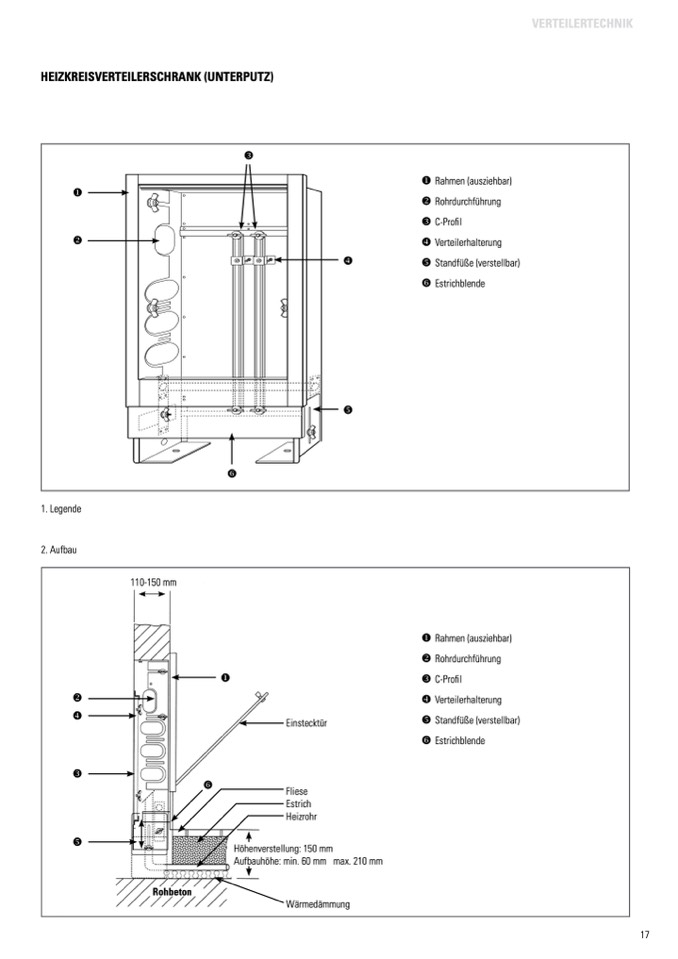

HeiZkReiSVeRTeiLeRScHRAnk (UnTeRPUTZ)

VeRTeiLeRTecHnik

w

u

v

u Rahmen (ausziehbar)

v Rohrdurchführung

w C-Profil

x Verteilerhalterung

y Standfüße (verstellbar)

z Estrichblende

x

y

z

1. Legende

2. Aufbau

110-150 mm

u

u Rahmen (ausziehbar)

v Rohrdurchführung

w C-Profil

x Verteilerhalterung

y Standfüße (verstellbar)

z Estrichblende

v

x

w

y

z

Einstecktür

Fliese

Estrich

Heizrohr

Rohbeton

Wärmedämmung

Höhenverstellung: 150 mm

Aufbauhöhe: min. 60 mm max. 210 mm
