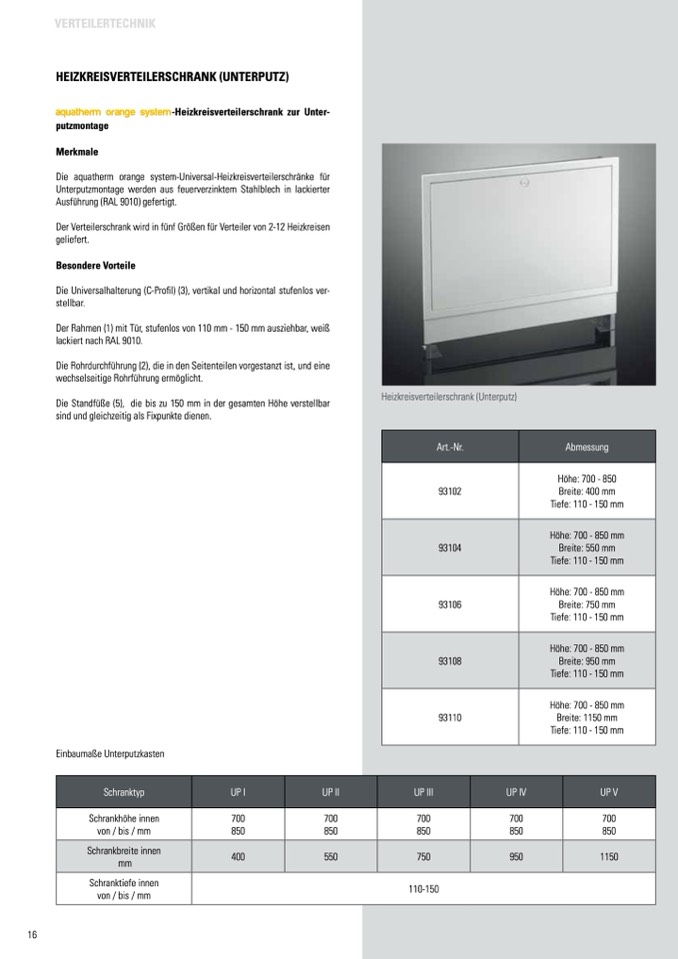

VeRTeiLeRTecHnik
HeiZkReiSVeRTeiLeRScHRAnk (UnTeRPUTZ)
aquatherm orange system-Heizkreisverteilerschrank zur Unter-
putzmontage
Merkmale
Die aquatherm orange system-Universal-Heizkreisverteilerschränke für
Unterputzmontage werden aus feuerverzinktem Stahlblech in lackierter
Ausführung (RAL 9010) gefertigt.
Der Verteilerschrank wird in fünf Größen für Verteiler von 2-12 Heizkreisen
geliefert.
Besondere Vorteile
Die Universalhalterung (C-Profil) (3), vertikal und horizontal stufenlos ver-
stellbar.
Der Rahmen (1) mit Tür, stufenlos von 110 mm - 150 mm ausziehbar, weiß
lackiert nach RAL 9010.
Die Rohrdurchführung (2), die in den Seitenteilen vorgestanzt ist, und eine
wechselseitige Rohrführung ermöglicht.
Die Standfüße (5), die bis zu 150 mm in der gesamten Höhe verstellbar
sind und gleichzeitig als Fixpunkte dienen.
Art.-Nr. Abmessung
93102
Höhe: 700 - 850
Breite: 400 mm
Tiefe: 110 - 150 mm
93104
Höhe: 700 - 850 mm
Breite: 550 mm
Tiefe: 110 - 150 mm
93106
Höhe: 700 - 850 mm
Breite: 750 mm
Tiefe: 110 - 150 mm
93108
Höhe: 700 - 850 mm
Breite: 950 mm
Tiefe: 110 - 150 mm
93110
Höhe: 700 - 850 mm
Breite: 1150 mm
Tiefe: 110 - 150 mm
Einbaumaße Unterputzkasten
UP III
UP IV
UP V
700
850
700
850
700
850
750
950 1150
110-150
Schranktyp
UP I
UP II
Schrankhöhe innen
von / bis / mm
700
850
700
850
Schrankbreite innen
mm
400
550
Schranktiefe innen
von / bis / mm
16
Heizkreisverteilerschrank (Unterputz)
