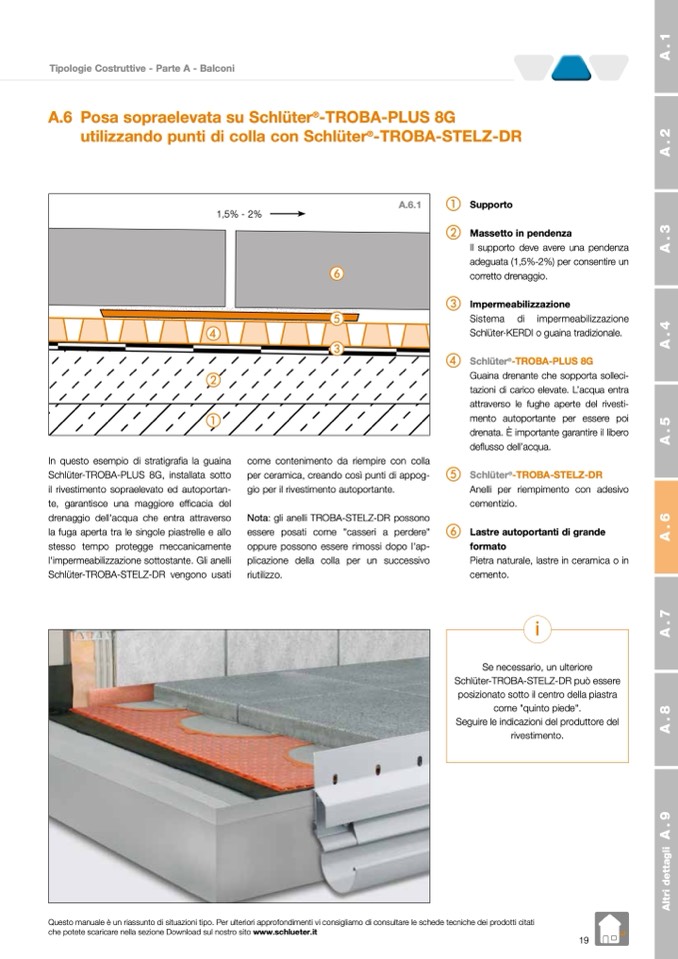

Tipologie Costruttive - Parte A - Balconi
A.6 Posa sopraelevata su Schlüter
®
-TROBA-PLUS 8G
utilizzando punti di colla con Schlüter
®
-TROBA-STELZ-DR
1,5% - 2%
d
b
A.6.1
f
e
c
a
In questo esempio di stratigrafia la guaina
Schlüter-TROBA-PLUS 8G, installata sotto
il rivestimento sopraelevato ed autoportan-
te, garantisce una maggiore efficacia del
drenaggio dell'acqua che entra attraverso
la fuga aperta tra le singole piastrelle e allo
stesso tempo protegge meccanicamente
l'impermeabilizzazione sottostante. Gli anelli
Schlüter-TROBA-STELZ-DR vengono usati
come contenimento da riempire con colla
per ceramica, creando così punti di appog-
gio per il rivestimento autoportante.
Nota: gli anelli TROBA-STELZ-DR possono
essere posati come "casseri a perdere"
oppure possono essere rimossi dopo l'ap-
plicazione della colla per un successivo
riutilizzo.
a Supporto
b Massetto in pendenza
Il supporto deve avere una pendenza
adeguata (1,5%-2%) per consentire un
corretto drenaggio.
c Impermeabilizzazione
Sistema di impermeabilizzazione
Schlüter-KERDI o guaina tradizionale.
d Schlüter
®
-TROBA-PLUS 8G
Guaina drenante che sopporta solleci-
tazioni di carico elevate. L’acqua entra
attraverso le fughe aperte del rivesti-
mento autoportante per essere poi
drenata. È importante garantire il libero
deflusso dell’acqua.
e Schlüter
®
-TROBA-STELZ-DR
Anelli per riempimento con adesivo
cementizio.
f Lastre autoportanti di grande
formato
Pietra naturale, lastre in ceramica o in
cemento.
i
Se necessario, un ulteriore
Schlüter-TROBA-STELZ-DR può essere
posizionato sotto il centro della piastra
come "quinto piede".
Seguire le indicazioni del produttore del
rivestimento.
Questo manuale è un riassunto di situazioni tipo. Per ulteriori approfondimenti vi consigliamo di consultare le schede tecniche dei prodotti citati
che potete scaricare nella sezione Download sul nostro sito www.schlueter.it
