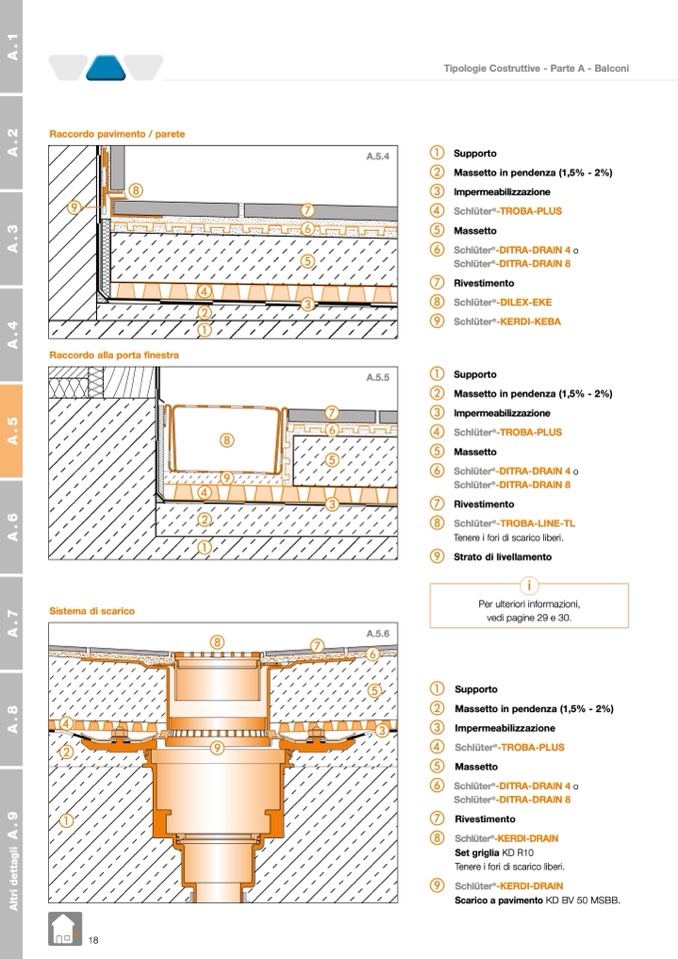

Raccordo pavimento / parete

h

A.5.4

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS

e Massetto

f Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

g Rivestimento

h Schlüter

®

-DILEX-EKE

i Schlüter

®

-KERDI-KEBA

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS

e Massetto

f Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

g Rivestimento

h Schlüter

®

-TROBA-LINE-TL

Tenere i fori di scarico liberi.

i Strato di livellamento

i

Per ulteriori informazioni,

vedi pagine 29 e 30.

a Supporto

b Massetto in pendenza (1,5% - 2%)

c Impermeabilizzazione

d Schlüter

®

-TROBA-PLUS

e Massetto

f Schlüter

®

-DITRA-DRAIN 4 o

Schlüter

®

-DITRA-DRAIN 8

g Rivestimento

h Schlüter

®

-KERDI-DRAIN

Set griglia KD R10

Tenere i fori di scarico liberi.

i Schlüter

®

-KERDI-DRAIN

Scarico a pavimento KD BV 50 MSBB.

i

g

e

c

Raccordo alla porta finestra

d

b

a

h

i

d

b

a

h

i

Sistema di scarico

d

b

a

g

A.5.6

e

c

18

g

e

c

A.5.5

Tipologie Costruttive - Parte A - Balconi
