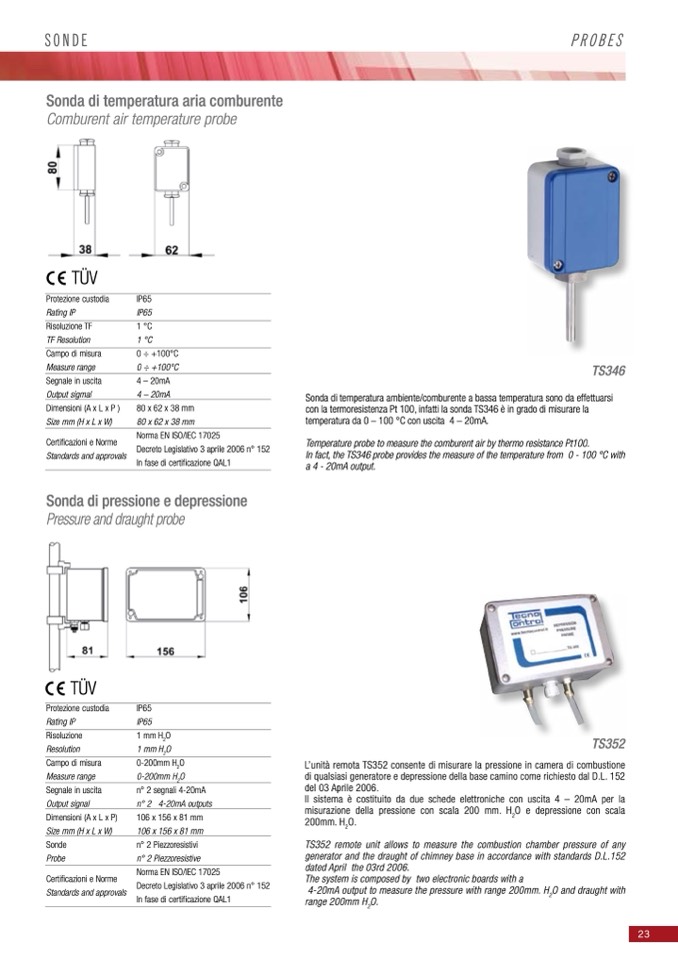

sonde
PRobes
23
Sonda di temperatura aria comburente
Comburent air temperature probe
TÜV
Protezione custodia
Rating IP
Risoluzione TF
TF Resolution
Campo di misura
Measure range
Segnale in uscita
Output sigmal
Dimensioni (A x L x P )
Size mm (H x L x W)
Certificazioni e Norme
Standards and approvals
IP65
IP65
1 °C
1 °C
0 ÷ +100°C
0 ÷ +100°C
4 – 20mA
4 – 20mA
80 x 62 x 38 mm
80 x 62 x 38 mm
Norma EN ISO/IEC 17025
Decreto Legislativo 3 aprile 2006 n° 152
In fase di certificazione QAL1
TS346
Sonda di temperatura ambiente/comburente a bassa temperatura sono da effettuarsi
con la termoresistenza Pt 100, infatti la sonda TS346 è in grado di misurare la
temperatura da 0 – 100 °C con uscita 4 – 20mA.
Temperature probe to measure the comburent air by thermo resistance Pt100.
In fact, the TS346 probe provides the measure of the temperature from 0 - 100 °C with
a 4 - 20mA output.
Sonda di pressione e depressione
Pressure and draught probe
TÜV
Protezione custodia
Rating IP
Risoluzione
Resolution
Campo di misura
Measure range
Segnale in uscita
Output signal
Dimensioni (A x L x P)
Size mm (H x L x W)
Sonde
Probe
Certificazioni e Norme
Standards and approvals
IP65
IP65
1 mm H
2
O
1 mm H
2
O
0-200mm H
2
O
0-200mm H
2
O
n° 2 segnali 4-20mA
n° 2 4-20mA outputs
106 x 156 x 81 mm
106 x 156 x 81 mm
n° 2 Piezzoresistivi
n° 2 Piezzoresistive
Norma EN ISO/IEC 17025
Decreto Legislativo 3 aprile 2006 n° 152
In fase di certificazione QAL1
TS352
L’unità remota TS352 consente di misurare la pressione in camera di combustione
di qualsiasi generatore e depressione della base camino come richiesto dal D.L. 152
del 03 Aprile 2006.
Il sistema è costituito da due schede elettroniche con uscita 4 – 20mA per la
misurazione della pressione con scala 200 mm. H
2
O e depressione con scala
200mm. H
2
O.
TS352 remote unit allows to measure the combustion chamber pressure of any
generator and the draught of chimney base in accordance with standards D.L.152
dated April the 03rd 2006.
The system is composed by two electronic boards with a
4-20mA output to measure the pressure with range 200mm. H
2
O and draught with
range 200mm H
2
O.
