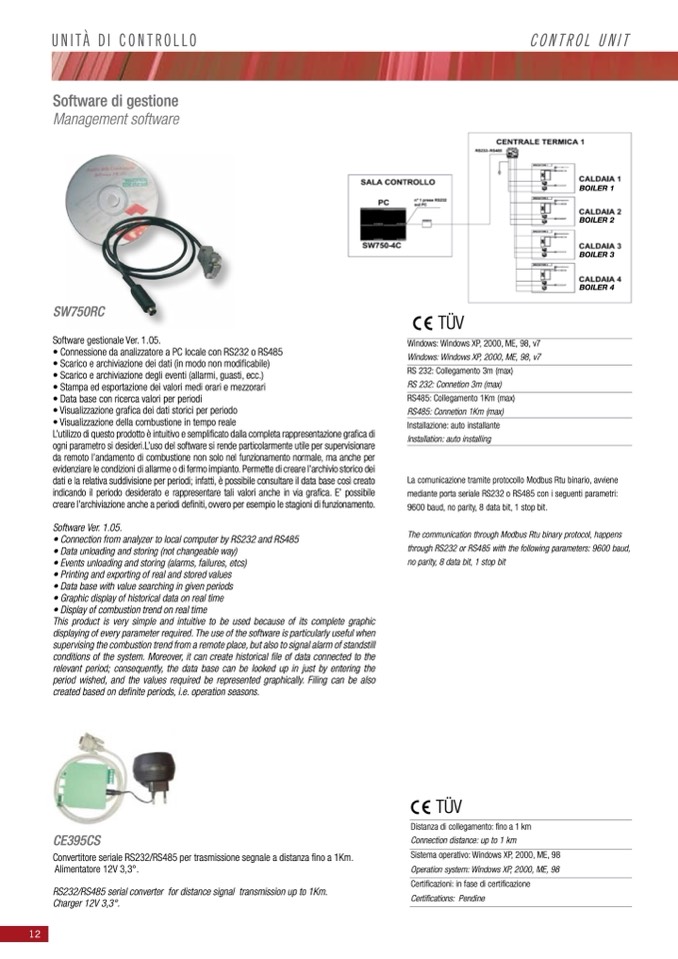

Unità di contRollo

contRol Unit

12

Software di gestione

Management software

SW750RC

Software gestionale Ver. 1.05.

• Connessione da analizzatore a PC locale con RS232 o RS485

• Scarico e archiviazione dei dati (in modo non modificabile)

• Scarico e archiviazione degli eventi (allarmi, guasti, ecc.)

• Stampa ed esportazione dei valori medi orari e mezzorari

• Data base con ricerca valori per periodi

• Visualizzazione grafica dei dati storici per periodo

• Visualizzazione della combustione in tempo reale

L’utilizzo di questo prodotto è intuitivo e semplificato dalla completa rappresentazione grafica di

ogni parametro si desideri.L’uso del software si rende particolarmente utile per supervisionare

da remoto l’andamento di combustione non solo nel funzionamento normale, ma anche per

evidenziare le condizioni di allarme o di fermo impianto. Permette di creare l’archivio storico dei

dati e la relativa suddivisione per periodi; infatti, è possibile consultare il data base così creato

indicando il periodo desiderato e rappresentare tali valori anche in via grafica. E’ possibile

creare l’archiviazione anche a periodi definiti, ovvero per esempio le stagioni di funzionamento.

Software Ver. 1.05.

• Connection from analyzer to local computer by RS232 and RS485

• Data unloading and storing (not changeable way)

• Events unloading and storing (alarms, failures, etcs)

• Printing and exporting of real and stored values

• Data base with value searching in given periods

• Graphic display of historical data on real time

• Display of combustion trend on real time

This product is very simple and intuitive to be used because of its complete graphic

displaying of every parameter required. The use of the software is particularly useful when

supervising the combustion trend from a remote place, but also to signal alarm of standstill

conditions of the system. Moreover, it can create historical file of data connected to the

relevant period; consequently, the data base can be looked up in just by entering the

period wished, and the values required be represented graphically. Filing can be also

created based on definite periods, i.e. operation seasons.

CE395CS

Convertitore seriale RS232/RS485 per trasmissione segnale a distanza fino a 1Km.

Alimentatore 12V 3,3°.

RS232/RS485 serial converter for distance signal transmission up to 1Km.

Charger 12V 3,3°.

BOILER 1

BOILER 2

BOILER 3

BOILER 4

TÜV

Windows: Windows XP, 2000, ME, 98, v7

Windows: Windows XP, 2000, ME, 98, v7

RS 232: Collegamento 3m (max)

RS 232: Connetion 3m (max)

RS485: Collegamento 1Km (max)

RS485: Connetion 1Km (max)

Installazione: auto installante

Installation: auto installing

La comunicazione tramite protocollo Modbus Rtu binario, avviene

mediante porta seriale RS232 o RS485 con i seguenti parametri:

9600 baud, no parity, 8 data bit, 1 stop bit.

The communication through Modbus Rtu binary protocol, happens

through RS232 or RS485 with the following parameters: 9600 baud,

no parity, 8 data bit, 1 stop bit

TÜV

Distanza di collegamento: fino a 1 km

Connection distance: up to 1 km

Sistema operativo: Windows XP, 2000, ME, 98

Operation system: Windows XP, 2000, ME, 98

Certificazioni: in fase di certificazione

Certifications: Pendine
